方法一:通过放置点创建地形

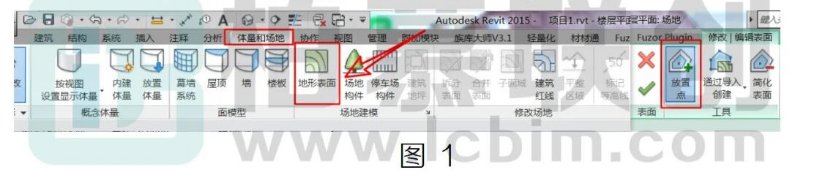

导入带有高程点的 dwg 图纸到 Revt 中以后，点击“体量与场地”选项卡下的“地形表面”工具，单击“放置点”根据图纸所示的高程点对应输入数值进行放置如图1(注:图纸的单位要与 Revit 中设置的单位一致，不然输入的高程点就不对);

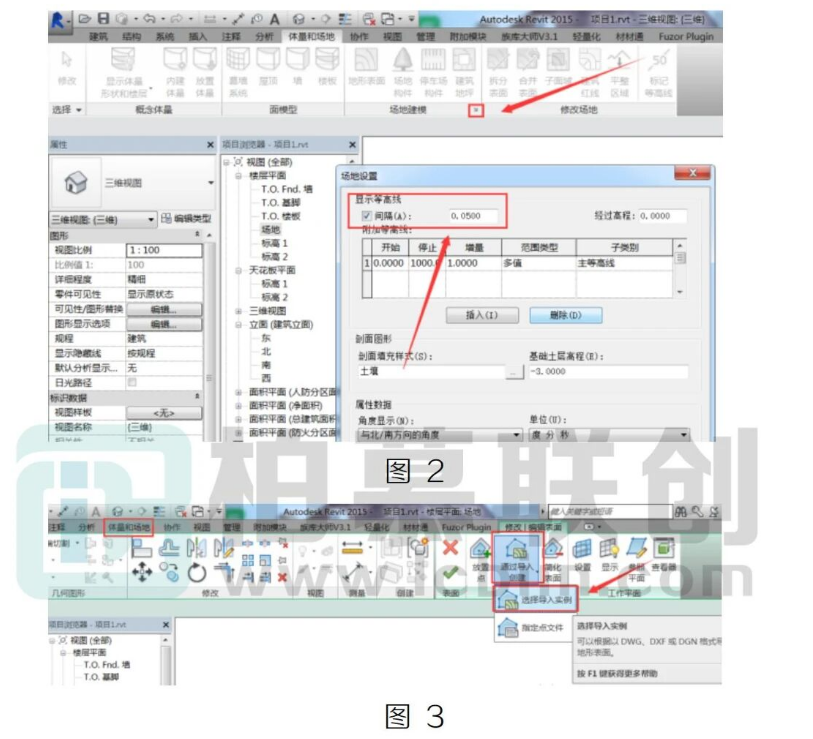

(注:此方法对于高程点较少的地形实用，高程点太多就不方便了;放置好所有点如果你看到的是一整块面，看不到任何等高线，可能是等高线间距太大，我们需要点击“场地建模”面板右下角的斜箭头打解“场地设置”，将间隔调小一点,如图2)
方法二:导入等高线图纸创建地形
首先点击“插人”选项卡下的“导人 CAD”命令导人带有等高线的 DWVG、DGN 或 DXE 格式的图纸;然后点击“体量与场地”选项卡下的“地形表面”工具，单击“通过导入创建”中的“选择导入实例”，选择视图中导入的地形图(如果没有显示，使用“VV”打解可见性图形将图元勾选显示 )，弹出的“从所选图层添加点”对话框勾选全部，单击确定(如图3);
方法三:指定点文件创建地形
点击“体量与场地”选项卡下的“地形表面”工具，单击“通过导入创建”中的“指定点文件”命令，选择坐标点文件(.cSv或逗号分隔文本)
