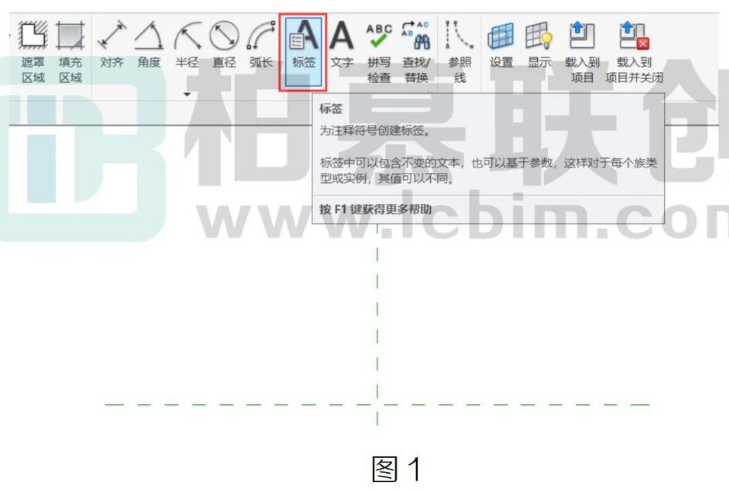

在出图时，我们通常需要对构件进行标注，让出图更加清楚明了。以窗标记为例，在出图时有些时候只需要标记窗类型，但有时又需要标记窗类型及窗的距地高度，那么此时我们可以怎么解决呢。首先我们新建一个标记族,族样板选择选中相关构件，保存为“窗标记”。在“创建”面板下单击“标签”，如图1所示。

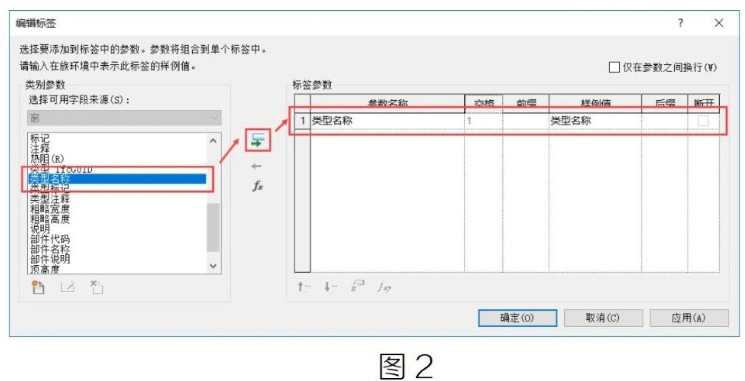

保证目前是带命令状态，将鼠标放置在两条参照平面交点处，单击鼠标左键，会弹出标签对话框。在编辑标签对话框中，选择需要的字段进行添加，先添加一个常用的类型名称，必要时还可添加前缀后缀，如图 2所示。

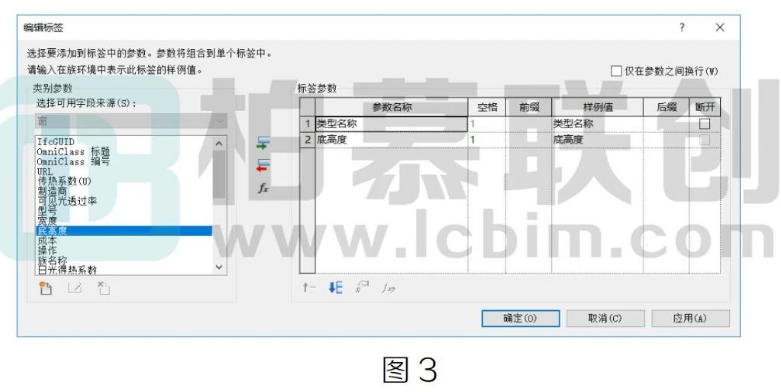

重复上述操作，并在此基础上再将标签“底高度”也添加过去如图 3 所示。
然后为其添加可见性参数，对其在项目中的可见性进行控制，如图 4所示。( 这里为了方便操作，将“类型名称 底高度”移动了一下位置，参数关联好后，将标签移会交点处)

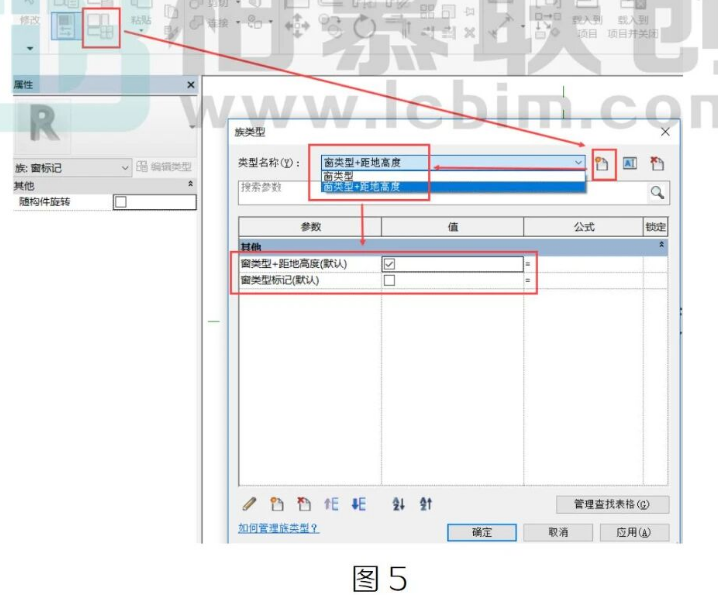

为该标记族创建族类型，使其与可见性参数相互对应起来，如图5 所示。

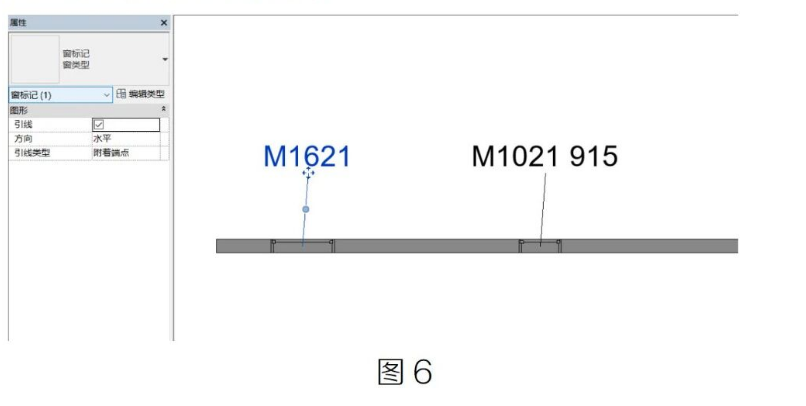

随后载入项目进行应用，如图6所示。另外，我们可以建两个标分别是“类型名称”和“底高度”，然后同样对其进行可进行关联，同样能达到所需要的效果。
