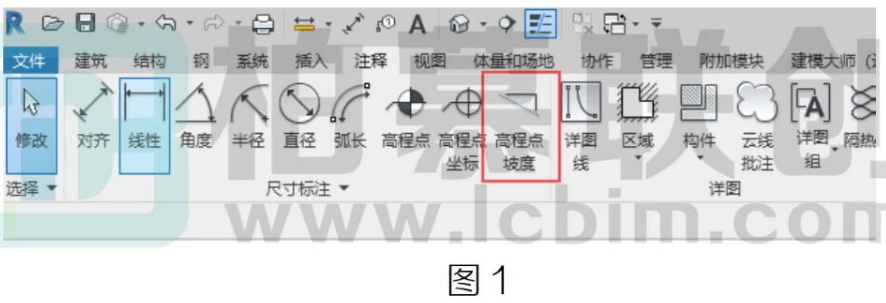

在给排水出图中有时我们需要标注水流方向，重力流管道有坡度我们可以使用高程点坡度来表示水流方向(如图1)，而压力管道因为没有坡度不能用这种方法，接下来我讲两种常用的水流方向标记方法。

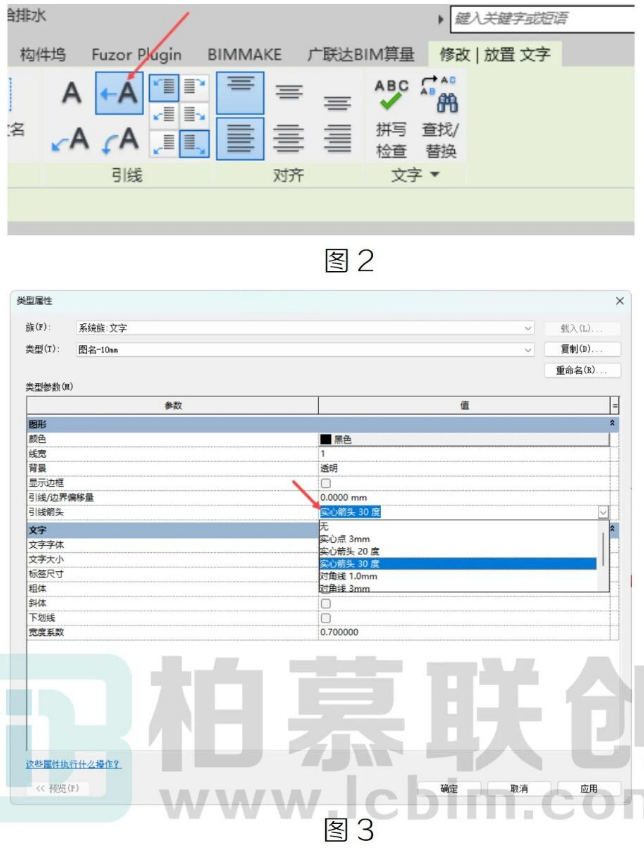

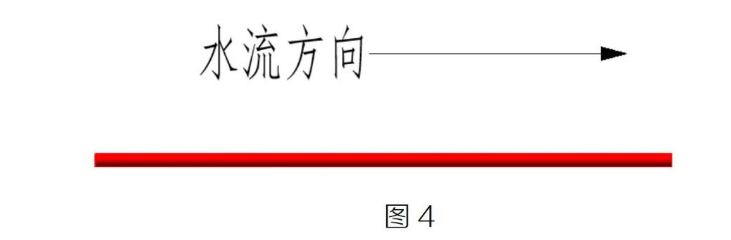

第一种方法通过文字标注表示水流方向，首先选择放置文字，然后选择带引线的文字(如图2)，在文字的类型属性的引线箭头中选择实心箭头(如图3)，最后在管道旁标注(如图 4)。

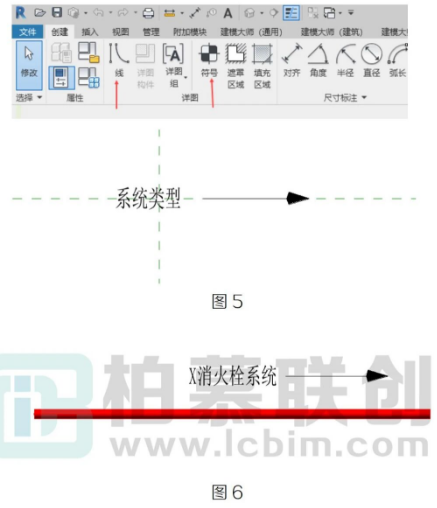

第二种方法通过类别标识水流方向，首先进入管道标记族编辑面，然后选择需要的标签，我这里选择的是系统类型，然后通过绘制线或者载入符号族添加箭头(如图5)，最后回到项目中放置标记(如图6)。
