通常当我们需要绘制不规则的艺术屋顶时，可以运用内建体量的方式。

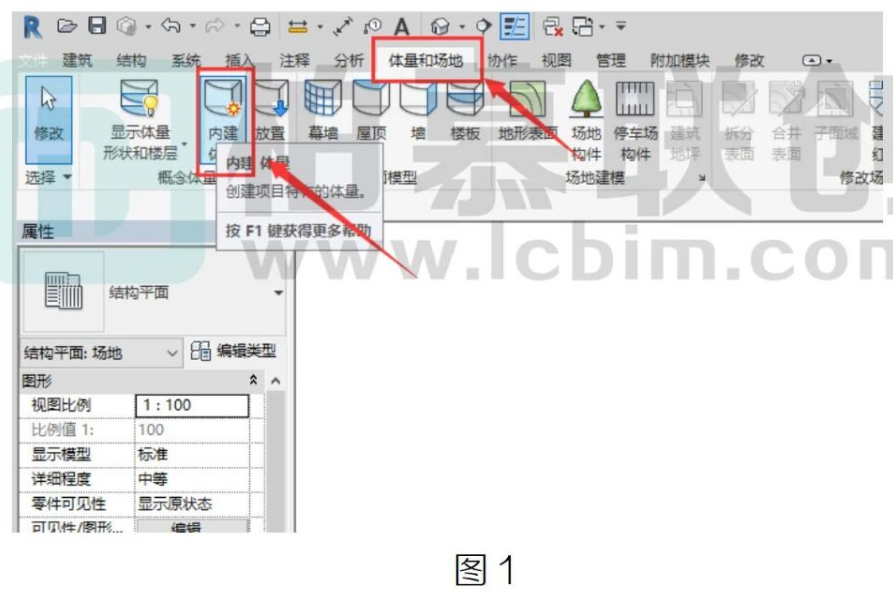

首先我们我们点击“体量与场地”按钮进入内建体量绘制。如图1 所示:

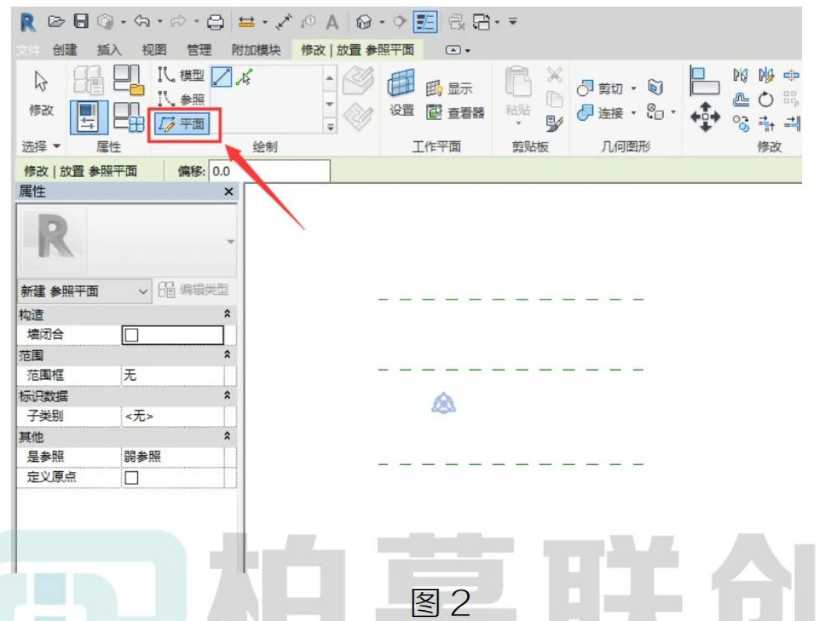

接下来我们在平面视图中绘制几条参照平面。如图2所示:

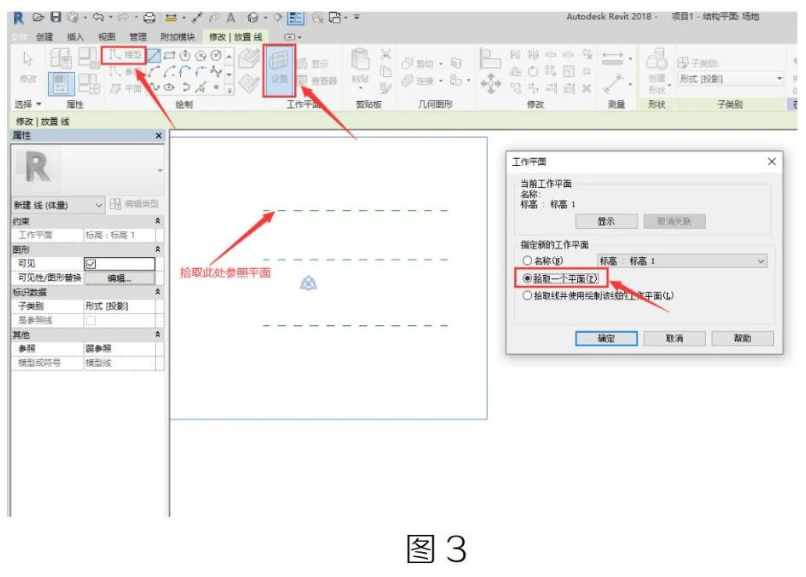

然后我们点击“模型”按钮绘制模型线并拾取需要的工作平面。如图 3 所示:

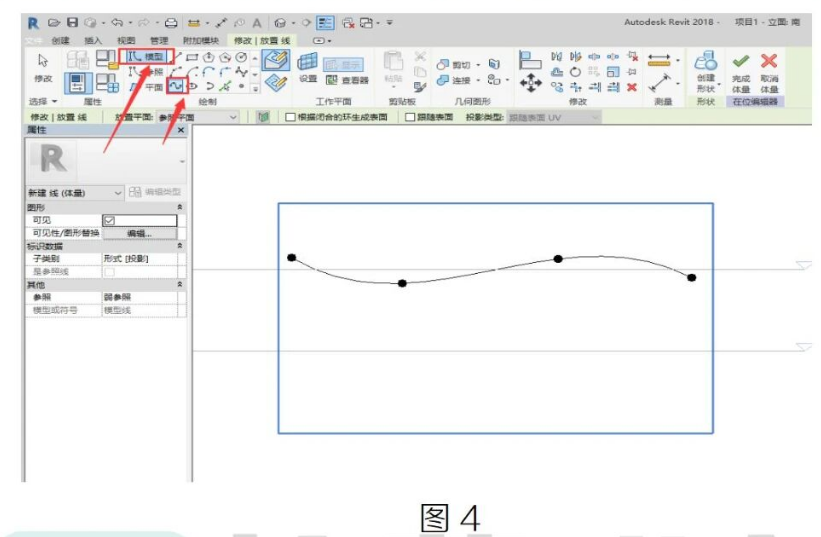

拾取成功后转入到南立面进行绘制，通过样条曲线可以绘制圆滑的弧线绘制成功后其余的参照平面用同样方法绘制，如图4所示：

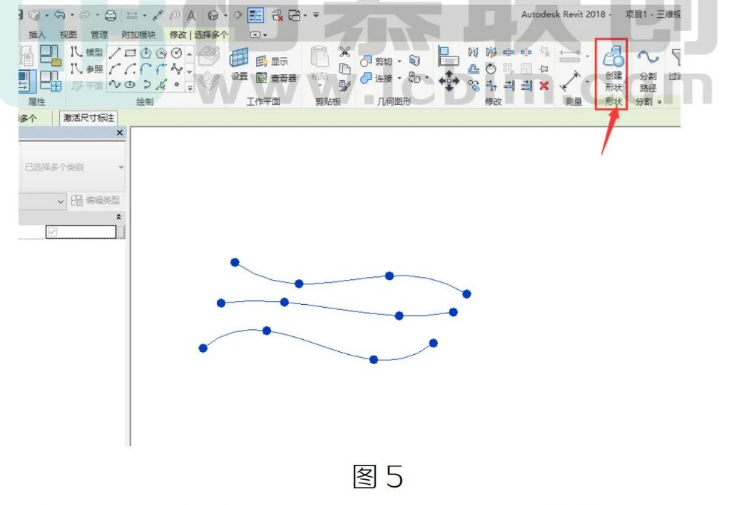

绘制完成后选择所有绘制的曲线点击“创建形状”如图 5 所示：
完成体量后在建筑栏的屋顶里面选择面屋顶，点击体量并创建屋顶(注:需要提前在可见性中勾选体量可见 )，如图 6所示:
