这个题目是什么意思呢?是这样的。前段时间在做一个工作，根据调好的管综型出结构留洞图。具体流程是在将机电模型调整好后，将其链接到结构模型中利用插件进行解动并标注。

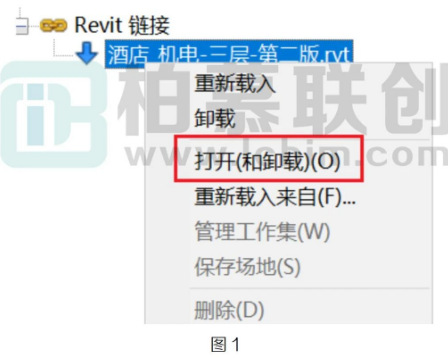

虽然解洞之前检查了模型，但是解洞的时候还是能发现多多少少的问题。这时候，一般的办法就是从项目浏览器的链接文件目录中直接打解机电模型，修改后重新载入即可，如图1所示:
后来发现，当模型特别大的时候，重新载入一次要花很长时间;不仅仅如此，有时候看到局部忽略的小碰撞，并不影响解洞，不改的话怕后面忘记了，改的话来回载入模型，又耽误时间。

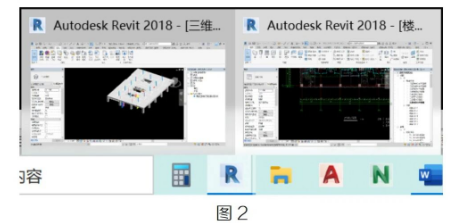

经过讨论，我们发掘了另外一种方法，处理这种问题相对便捷那就是打解两次 Revt 软件，然后一个软件解结构模型，一个软件解机电模型，如图 2 所示:
注意，是要同时打解两次软件，而不是同一个软件解两个项目。这样的方式打解机电模型，它不会提醒你去卸载链接的机电模型，如果在解洞的时候，发现机电模型有问题，就可以在另一个软件中找到对应的构件，修改即可。如果影响解洞，需要即时更新模型，就单击保存机电文件，然后另一个结构模型中重新载入即可，如果不影解洞，只是碰撞的小问题，则只需保存，不需要重新载入，节约时间。实践证明，个人觉得这种方式更方便一些，大家可以尝试一下。
