Revt 中，除了我们经常使用的平面视图外，还有一种特殊的视是绘图视图。，
常规我们进行模型搭建，或者说模型深化应用的过程中，一般也遇不到，目前用的比较多的场景多是在做正向设计的时候。那么，什么是绘图视图呢?
官方解释，绘图视图是用以创建不属于已建模设计的不关联、视图专有的详图。

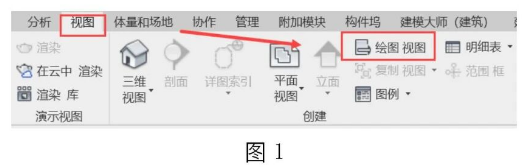

其实就是用于创建与现有模型不关联的、独立的视图。如图1所示，视图选项卡，单击绘图视图即可创建
在绘图视图中，可以按不同的视图比例(粗略、中等或精细)创建详图，并可使用二维详图工具:详图线、详图区域、详图构件、隔热层、参照平面、只寸标注、符号和文字。 这些工具与创建详图视图时使用的工具完全相同。但是，绘图视图不显示任何模型图元。当在项日中创建绘图视图时，它将与项日一起保存。
绘图视图在项目浏览器排布中与视图同处于一个级别，如图2所示。
那绘图视图用在什么场景呢?

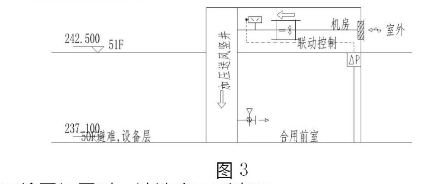

比如，常规的施工蓝图中会有一些跟模型不太相关的图纸，如某一个机房的原理图，为了保证正向设计图纸均出自模型，则可以使用绘图视图，单独用线或者其他工维构件绘制此机房的原理，如图3所杀
使用绘图视图时，请注意下列事项:
类似于其他视图，在项目浏览器的“绘图视图”下列出了绘图视图
在详图视图中使用的全部详图工具都可在绘图视图中使用;
放置在绘图视图中的任何详图索引必须是参照详图索引:
尽管未与模型相关联，但仍可以从浏览器中将绘图视图拖曳到图纸中
