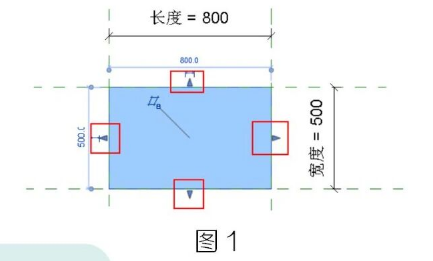

先说说什么是造型操纵柄，如图1所示

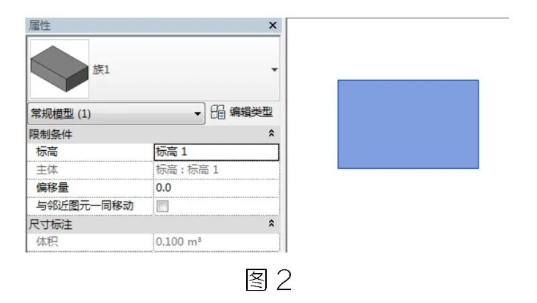

造型操纵柄有什么作用?可以通过拖搜造型操纵柄来实现对构件形体的改变，便快捷。那么是不是族中有造型操纵柄项目中同样也会有呢?不一定哦，如图2 所示冞猟鈴墾騉
项日中的造型操纵柄又有什么作用?

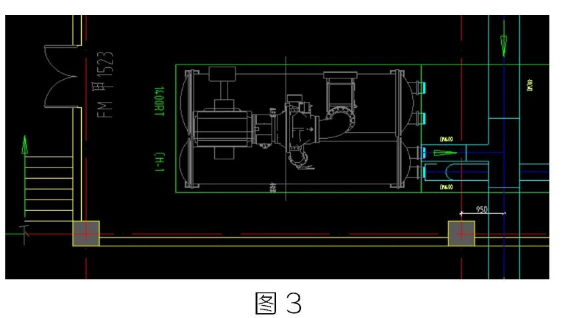

常规操作是通过改变长度参数值来适应项目中构件尺寸，如果有底图却没有明确尺寸，是不是要先量一下尺寸然后再调整构件参数呢?这样会不会没有直接在项目中拖拽方便呢?如图 3所示，设备基础，很多时候并没有给明确尺寸，或者应该说是管道图中没有基础详细尺寸。
接下来列举一下项目中出现造型操纵柄的条件
①构件两侧有参照平面，且构件锁定在参照平面上
②参数添加在参照平面上，而非构件士;
③参照平面参照类型不是“非参照”)控制参照平面位置的参数为实例参数。
满足这四个条件项日中造型操纵柄可见。
特别说明:满足以上条件，项日平面或立面中构件中造型操纵柄可见，三维不可见;如果需要三维可见，可关注后续每日一技。
