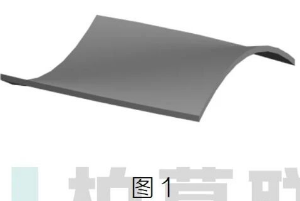

通常当我们遇到需要为一个不规则曲面添加钢梁时，我们可以运用墙的“附着”命令来达到效果。我们需要为现有曲面按一定间距添加钢梁。如图1所示:

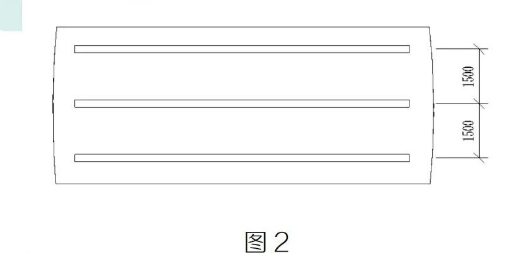

首先我们需要在平面视图中按照要求间隔距离绘制墙体。如图2所示

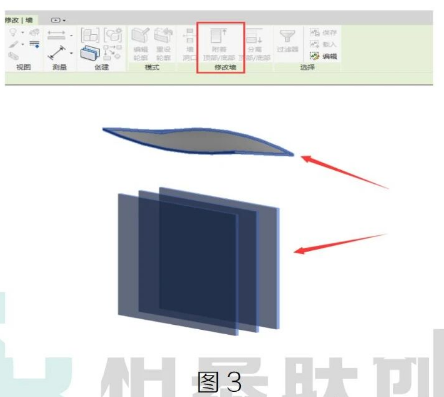

然后我们框选所有墙体，先点击“附着”按键在点击，再点选曲面，如图3所示:

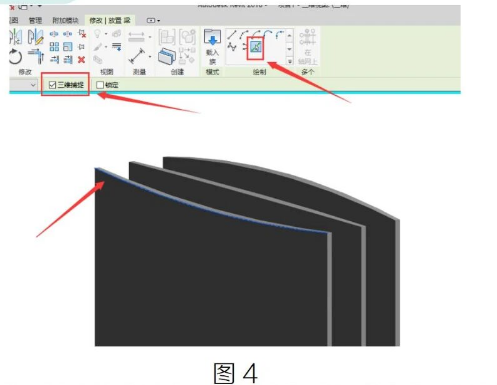

附着成功后可以将曲面隐藏，通过拾取线来绘制钢梁(注:一定要点击勾选三位捕捉)，如图 4所示:

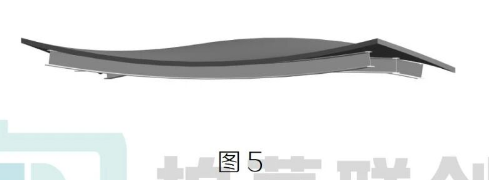

拾取完成后删除辅助墙体，这样我们就为这个曲面绘制了符合弧度的钢梁了，如图 5 所示:
