Revt 版本在不断更新，软件功能及约束也在进行完善。例如，在使用 Revt 2018 进行照明设备及灯具与配电盘进行创建电力系统时，可以正常创建，明细表也有对应参数。但升级至 Revit2022 进行创建时，相同参数、相同模型却不能成功生成电力系统。

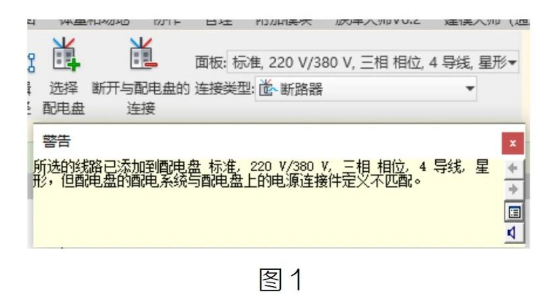

其根本原因依然是，该灯具及照明设备缺少适配的配电系统，如图1所示：
2022 对构件设置约束性增强，所有构件参数必须完全适配上才能成功创建电力系统。那么，此时应该如何进行适配设置呢

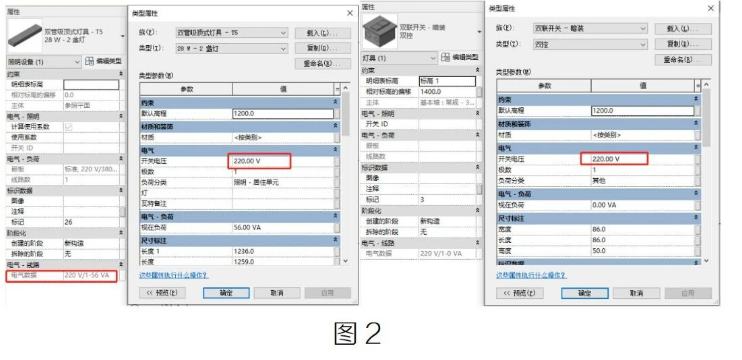

首先，我们要将所有需要关联生成电力系统的照明设备及灯具的所有电压值设置为相同的 220V。如图 2 所示:

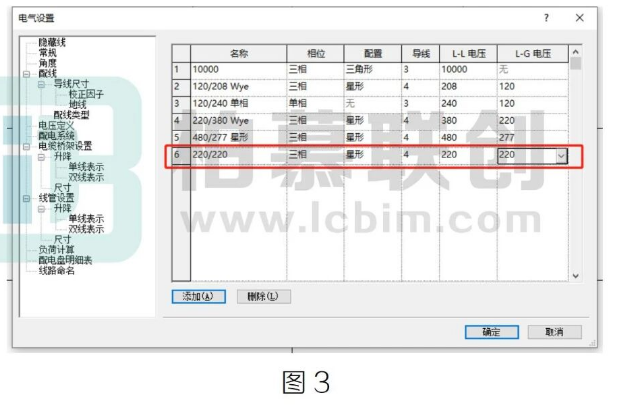

然后，打解配电系统设置，添加对应系统参数，如图3所示：

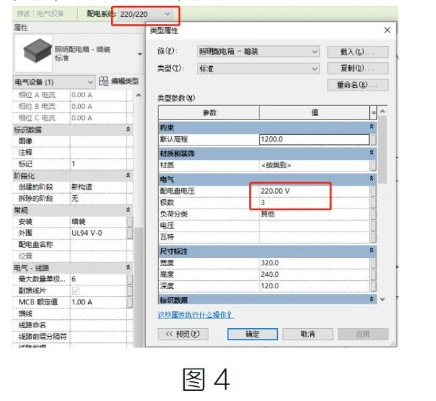

最后，将配电盘参数进行设置，此时可以看到，上方配电系统已有可适配系统选择了，如图4所示
此时，重新创建电力系统，就不会再弹窗报错。
