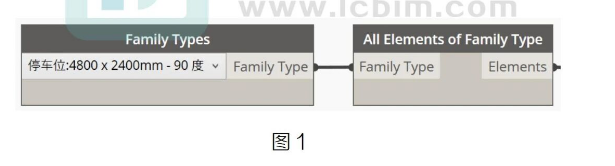

【问题】应用 Revt 出车位排版图时，给车位编号是非常繁琐的工作，运用 Dynamo 脚本一键自动给车位编号，提高设计效率，如图1所示:应用节点对 Family Types 和 All Elements of FamilyType 选择要被编号的 Revt 图元。

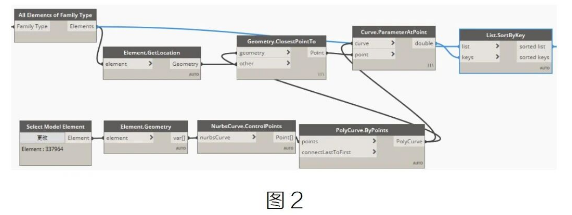

根据绘制样条曲线方向给车位自动编号，如图2所示，详见视频讲解。

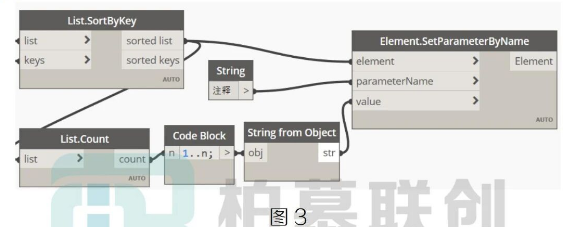

将车位编号赋值给“注释”实例参数(如图 3所示，详见视频讲解）
备注:
1.由于注释参数类型为文字参数，应将编号通过 Dynamo 节点String From Object 将数值转换为字符串。
2.运用节点 Element.SetParameterByName 给 Revit 族参数赋值时，只能给实例参数赋值。
