族可以剪切项目中的构件?可能你忘了，门窗不是就剪切了项目中的墙么?
今天就来梳理一下族剪切项目中构件的情况。

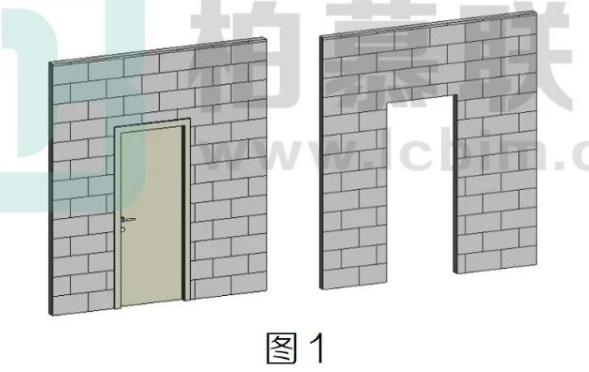

1.门洞功能剪切这个功能以门窗族为代表:门窗族在项目中放置时自动剪切主体墙，如图1所示。

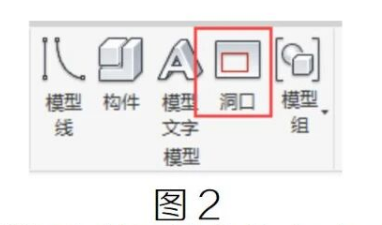

族编辑界面，创建选项卡下“洞口”命令，直接在墙上解洞即可如图2所示：
特点:“洞口”功能仅在基于墙的族中才可用，功能受限。
2.空心剪切
族中绘制空心构件，空心构件在项目中起一定作用，剪切项目中
构件。
1)项目中自动剪切

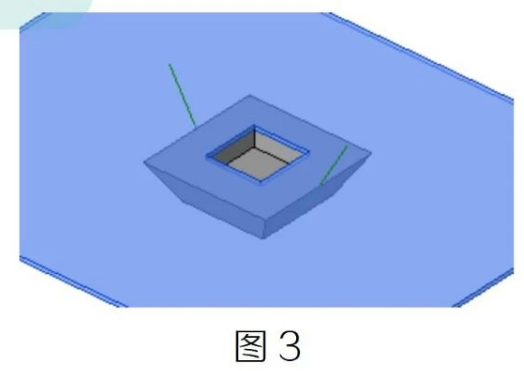

族中的空心在项目中自动剪切项目中的构件，如管线在墙上解的小首联外洞口。要实现自动剪切功能，必要条件是族为有主体的族，且族中的空心剪切的是族的主体，如图 3，基于楼板的集水坑。
2)项目中手动剪切

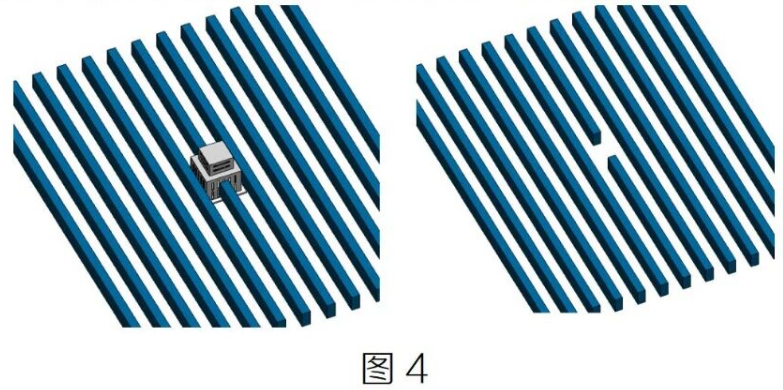

Revt 提供一种空心技术，可以使得族中的空心剪切项目中某些构件，如图 4所示，族中的空心剪切项目中的铝格栅。
手动剪切条件如下:
①)族中空心无主体;

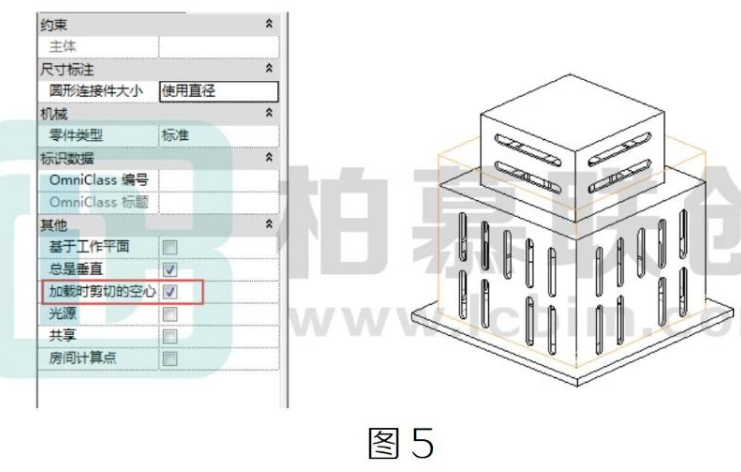

②)勾选“加载时剪切的空心”，如图5 所示;
3)项目中剪切的构件类别为墙、板、屋顶、天花板和结构框架结构柱、结构基础、橱柜、家具、专用设备和常规模型中的某一个。
满足以上三个条件即可。项目中剪切时，先选择要剪切的对象后选择用于剪切的实例。如，要用族中的空心剪切项目中的楼板，先选嶨择楼板，后选择族。
下节我们将具体列举两个实际案例来说明空心的妙用。
