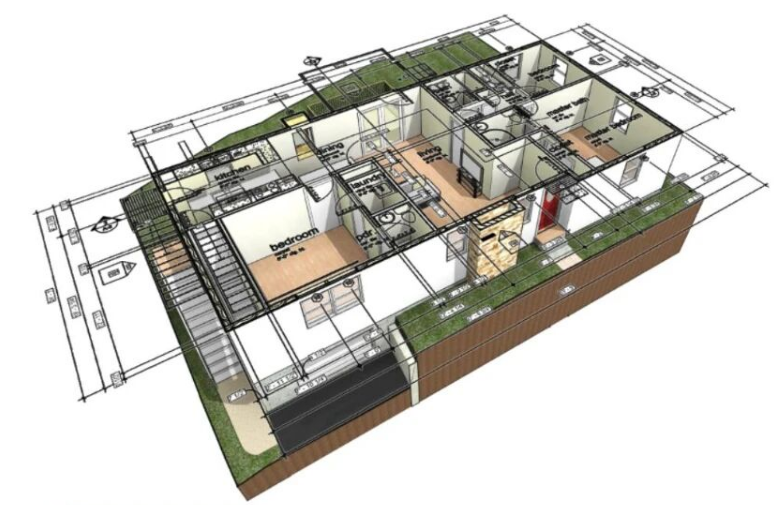

今天分享一下「二三叠合图」的制作过程，成果效果如图一:
准备工具:Revit，Photoshop
第一步:

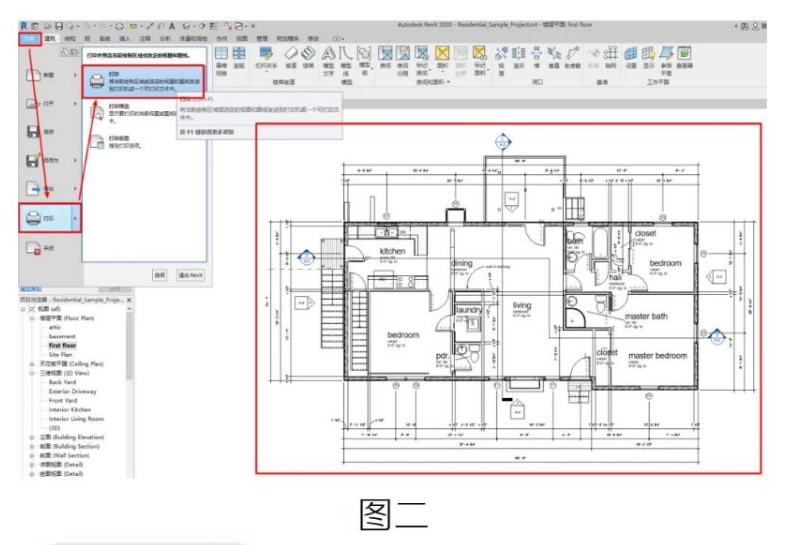

打解需要制作二三维叠合图的二维视图，打印PDF文件，如图二：
第二步:

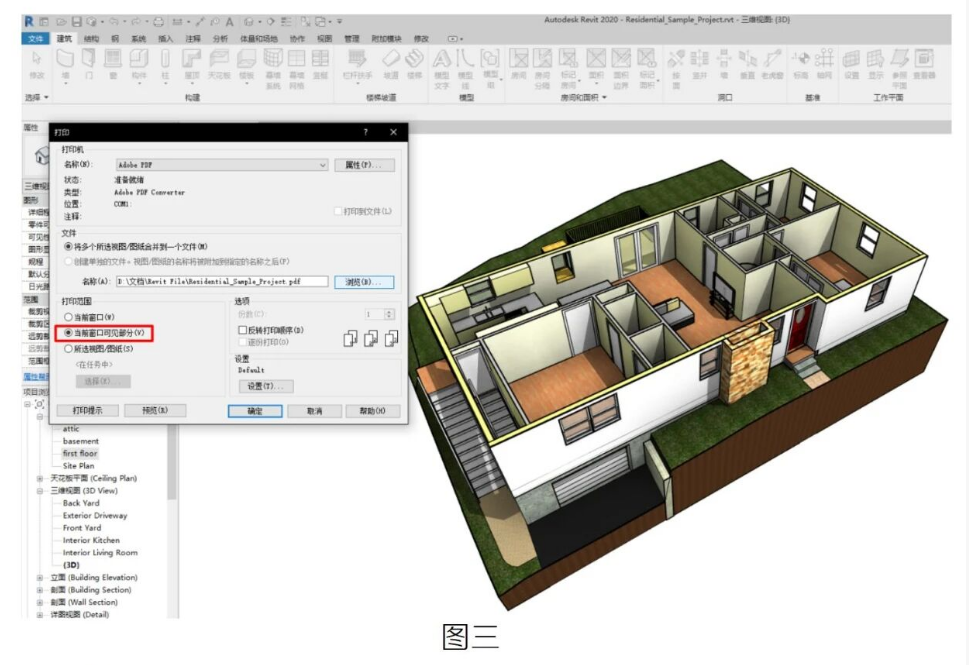

打解三维视图，解启剖面框，将三维模型截取到与刚刚导出 PDF的图纸相近的位置，然后通过“视图可见性”设置窗口，隐藏剖面框再将三维视图打印成 PDF 文件，如图三:
第三步:

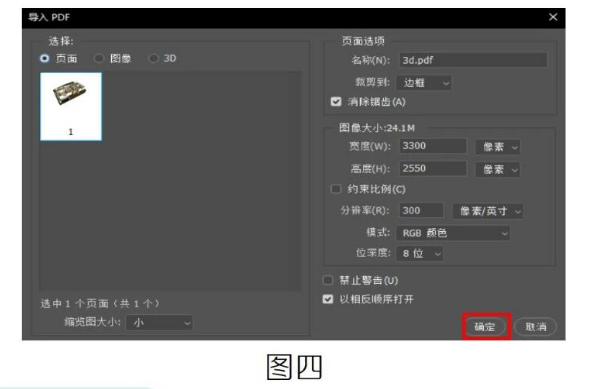

打解 Photoshop，打解「三维 PDF」文件。软件会弹出 PDF导人设置窗口，我们按默认设置，直接点击“确定”即可，如图四:
第四步:

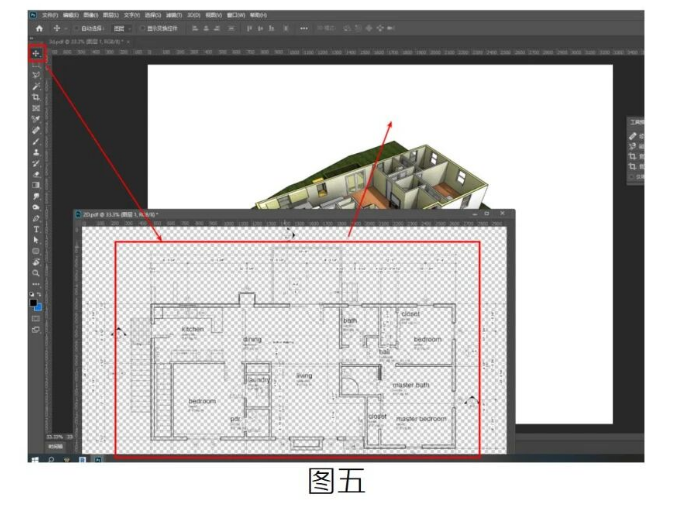

[三维PDF」打解成功后，我们使用相同方式，继续打解「维 PDF 」，然后使用“选择”工具，按住鼠标左键，把「二维 PDF ],拖拽到「三维 PDF」里，如图五:
第五步:

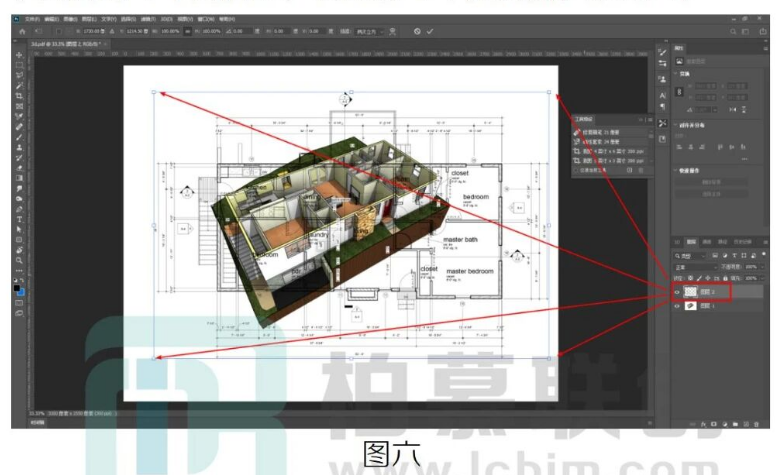

[二维 PDF」拖拽近「三维 PDF]后，确定选中「二维 PDF]图层后，按快捷键“Ctr+T”，调用「图像自由变化」，此时，[二维PDF」图层的4个角落上，会出现4个拖拽点，如图六:
第六步:

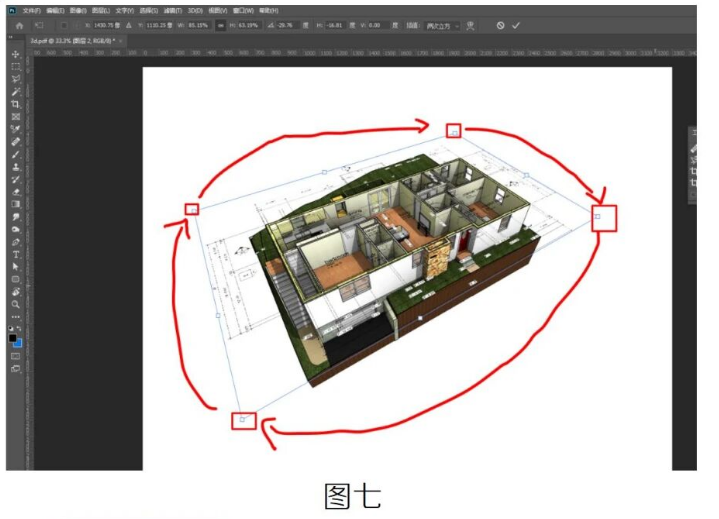

按佳 Ct键，以顺时针方向，依次拖拽「二维 PDF」的4个角落的拖拽点，使「二维 PDF」与「三维 PDF」对齐。注:拖拽一个角点时，其他角度相关的图像会走位，所以一般要循环拖拽 3~4 次。拖拽到感觉已经对齐后，按Enter 键完成编辑，如图七:
在一般情况下，描边大小设置在2或3个像素即可，描边颜色按
需要设置，如图九:
第七步:

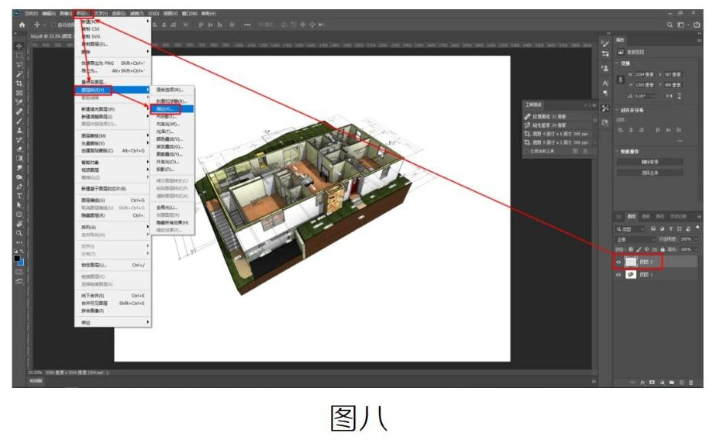

「 二维 PDF]与「三维 PDF]对其后，如果觉得「二维 PDF]的线条不明显，可以选中「二维PDF」的图层，使用:图层 > 图层样式 > 描边 命令，加粗「二维 PDF」的线条，如图八:

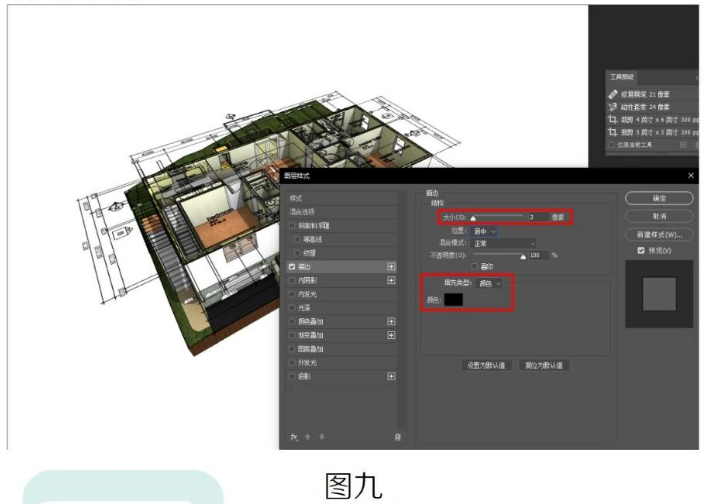

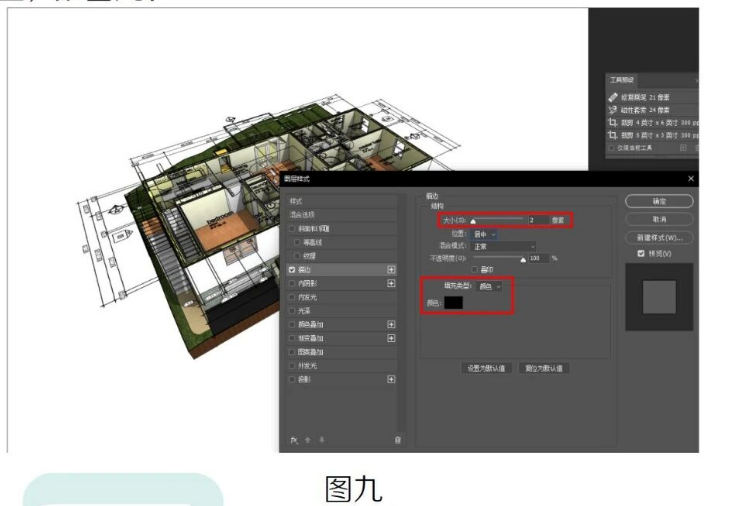

在一般情况下，描边大小设置在2或3个像素即可，描边颜色按需要设置，如图九:
第八步:

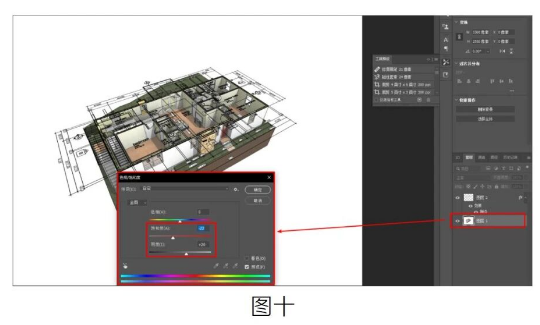

可年 分设置完[二维 PDFJ后，还可以对「三维 PDF」进行调色设置例如我觉得示例中的三维模型太鲜艳抢眼，则可选中「三维 PDF」按“Ctr+U”，淡化「三维 PDF」的色调，以突出「二维 PDF ]，如图十:
这样「二三善合图」就完成了，另存为图片格式即可。
最后补充几个说明:
1、导出 PDF 是为了「二维 PDF]在导人 Photoshop 后保留透明通道，这样叠在「三维 PDF」上后就不会出现被遮挡、需要另外抠图的情况;
2、Revt 中的标记、文字注释，如果设置了不透明，会遮挡「三维 PDF，但能保证文字清晰度，可根据自身需要调整该设置;
3、目前有几个模型轻量化平台有类似的功能，但成品图片美观度略有不足，也无法依靠后期调整，仅能满足PPT展示的需求。如果对图像画面要求较高，或有充裕的学习时间，可以尝试一下上述制作流程;
4、对「三维 PDF]与「二维 PDF」进行适当的调整，能实现很多效果，例如突出二维、突出三维……看需要，看脑洞，还要看你的 PS 技术，这里不赘述，大家可以自行摸索。
