我们在使用 Revt 建模时，轴网与标高都是非常关键的。而有时我们会遇到在立面了却见不到轴网的情况，这是怎么回事呢?我们又该如何解决呢?下面我就来讲述一下我遇到的情况与解决方法：

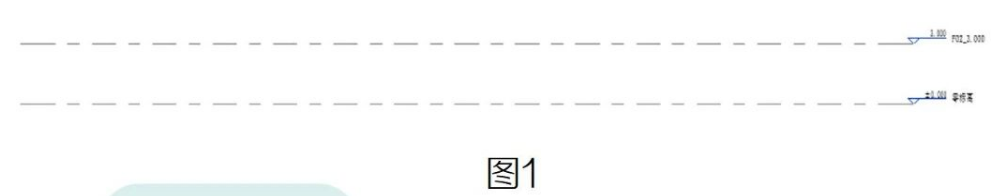

我新建了一个项目并创建了轴网与标高，然后进入东立面，却发现无轴网显示，如图 1:

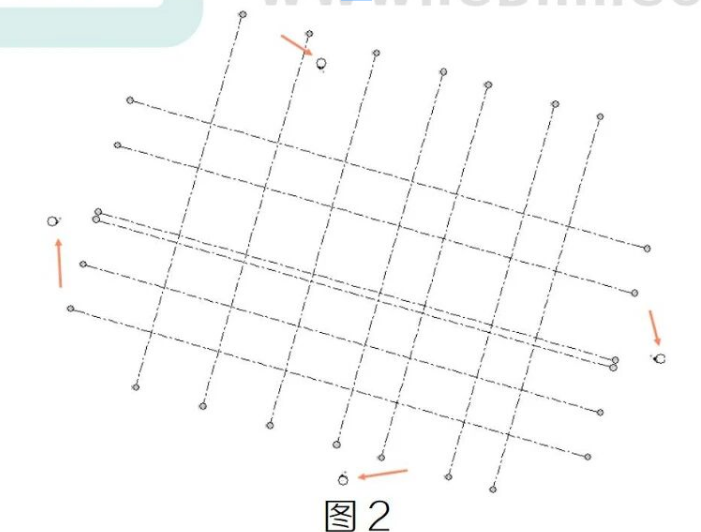

然后我进入平面视图，找到了原因所在:我所建的模型轴网与立面是倾斜的，但在 Revt 中，当轴网与立面的投影方向不平行时，轴网是无法在立面中显示的，如图2:

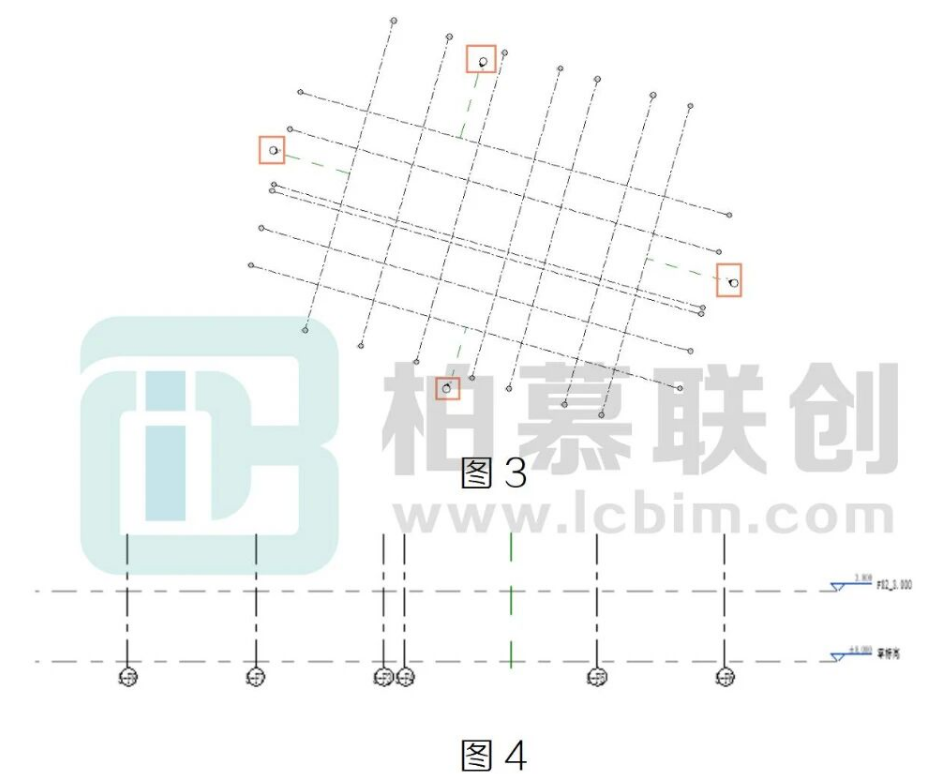

此时该如何解决呢?我总结了两种方法1.我们使用「D(参照平面)命令，绘制一根垂直于轴网的参照平面，然后用对齐命令，让立面与参照平面对齐即可，如图 3、图 4:

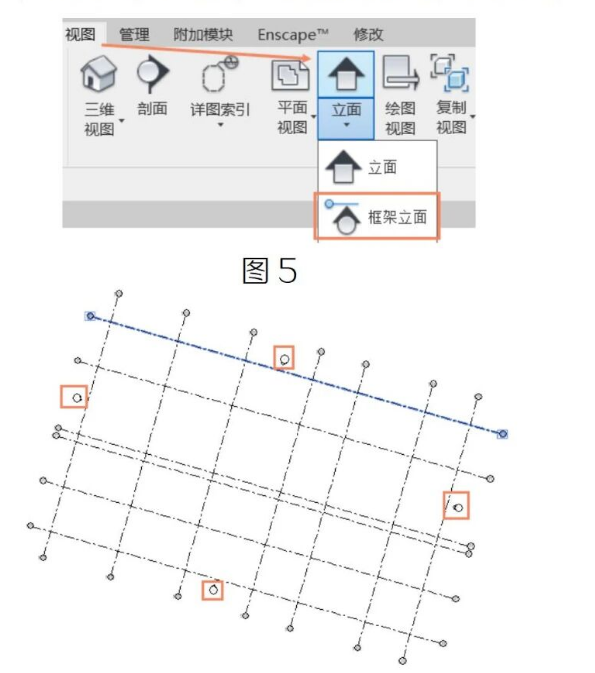

2.我们也可以重建立面,在 Revt 中选择视图选项卡里的“立面’“框架立面”，如图 5;再拾取一根轴网即可，如图 6:
