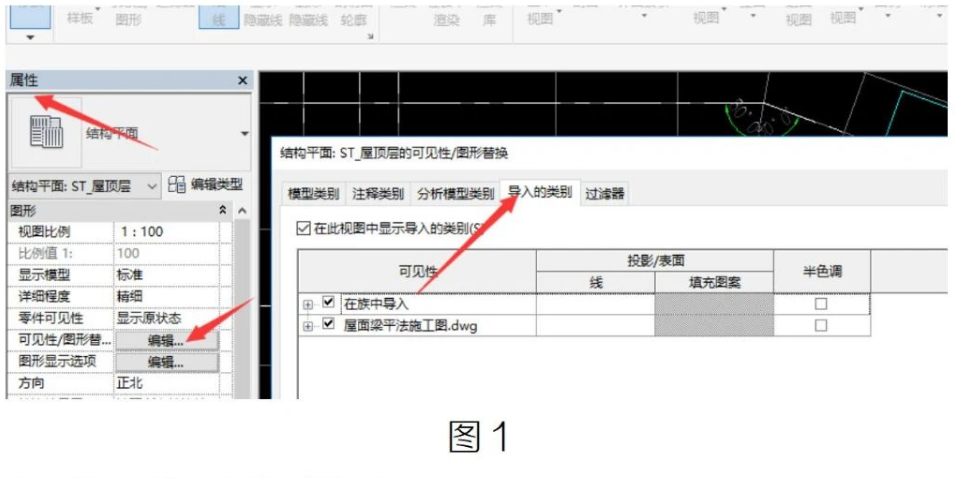

1、单击“属性栏”下可见性/图像替换后面的编辑，选择“导人的类别”，如图 1:

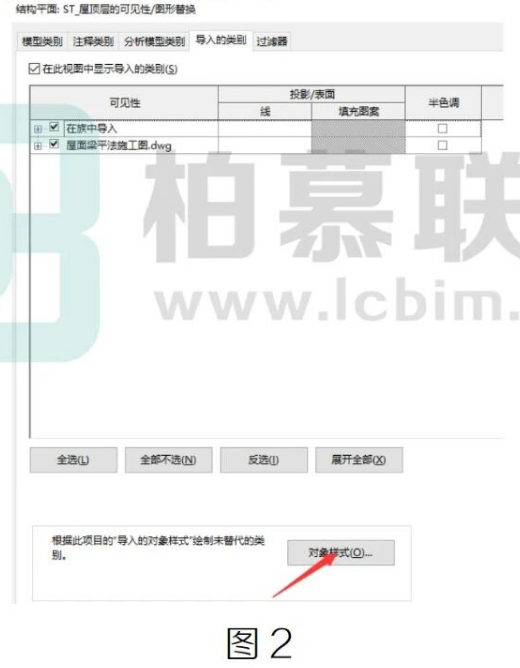

2、单击“对象样式”，如图 2：

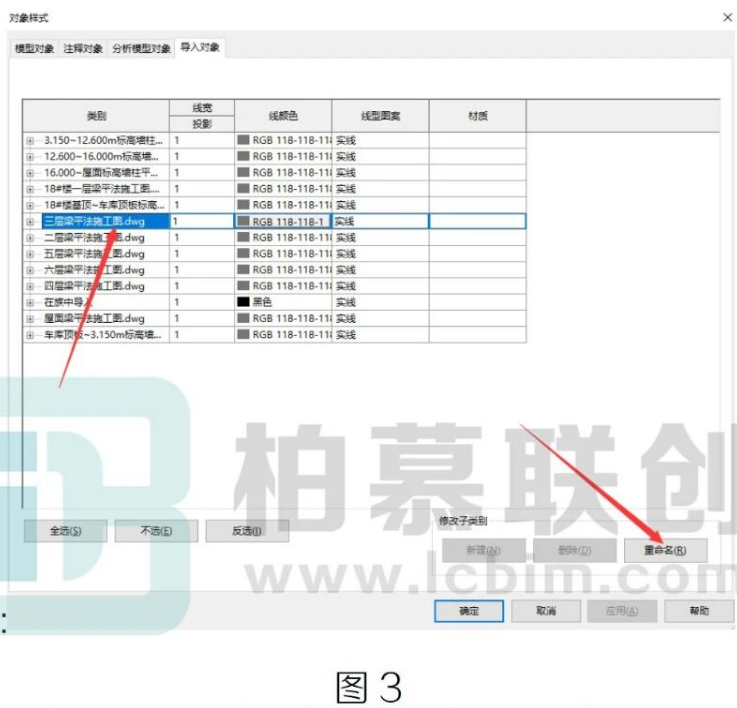

3、在弹出的“对象样式”对话框中，选择我们需要修改名字的CAD 图纸，选中图纸后单击右下角的“重命名”按钮，如图3:

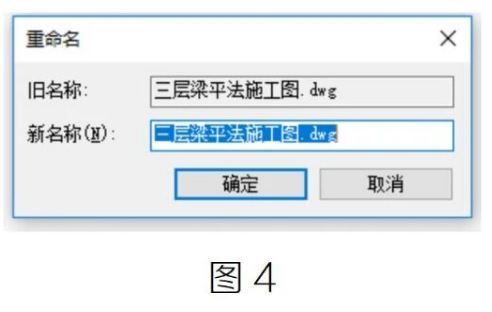

4、在重命名对话框中，输入新名称即可，如图 4:

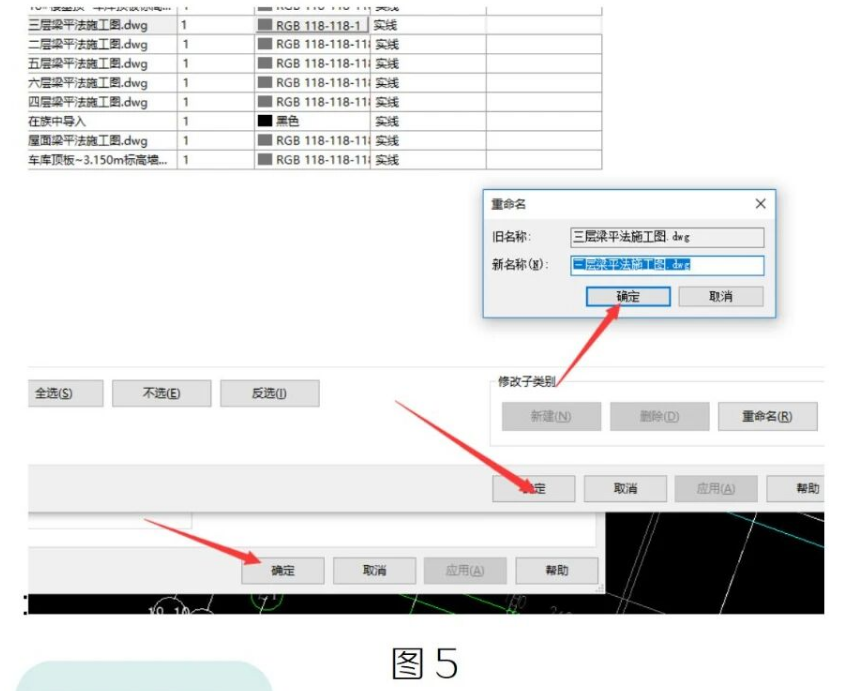

5、修改完后，单击“确定”( 注意;弹出的三个对话框中都要单击确定 )，如图 5

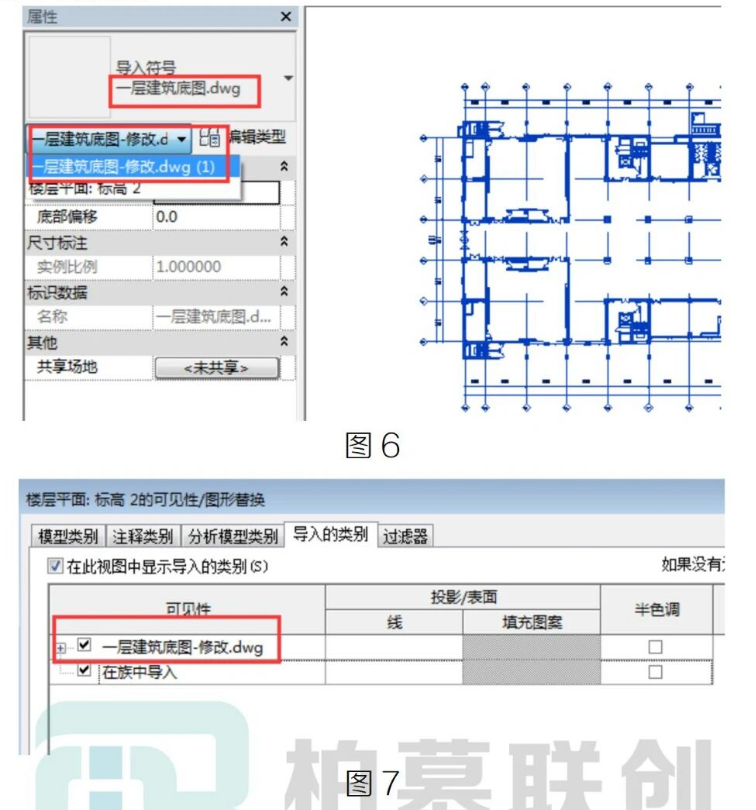

需要注意的是，这种方式修改的是子类别，并不是图纸真正的名称。回到视图中，选择该 CAD图纸，CAD图纸名称并没有变化如图 6 所示;而在 可见性视图“导人的类别”中图纸名称已经修改，如图7所示:
由此可见，这种修改方式并不彻底，建议在将图纸导人模型中的时候就将图纸规范命名。
