我们知道revt 中自带了不少填充图案，但是这并不能满足国内规范以及项目的要求，因此，在revt 出图时有的填充图案需要自己创建。具体方法如下

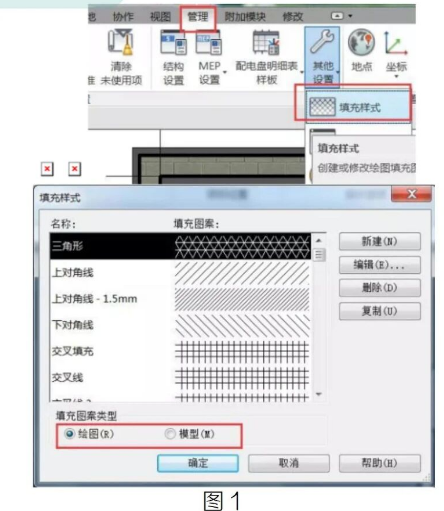

点击“管理”选项卡，“设置”面板的“其他设置”下拉菜单的“填充样式”，可以看到填充图案分为“绘图”和“型”两类。“绘图填充图案”多用于绘制详图，是可以随着视图比例而变化的，而“模型填充图案”则不会随视图比例而变化。如图1.

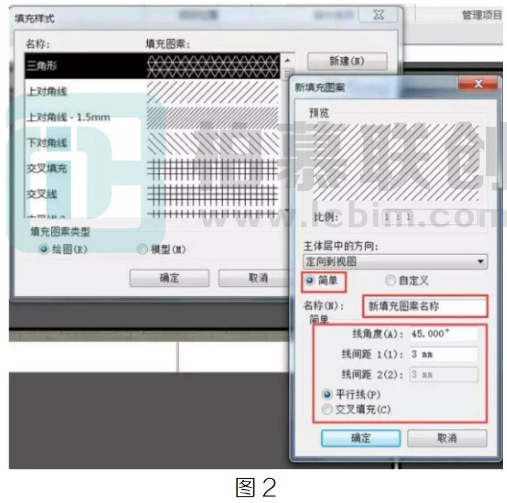

点击“新建”我们可以通过“简单”的方式新建一些平行线或者交叉线，做一些简单的填充图案。如图2：

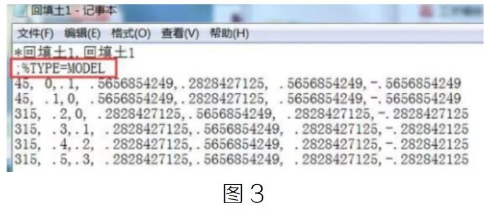

对于复杂的填充图案，可以通过“自定义”导人.Dat 文件的方式来创建。创建模型填充图案，需在导人前将原 pat 文件的填充样式名称后加人%type=model。如图 3：
