在机电模型的创建中，电气中的桥架绘制相对来说是比较简单的但是也会遇到一些问题。今天小编就来说一个桥架自动连接的问题。这个自动连接问题分为两点，

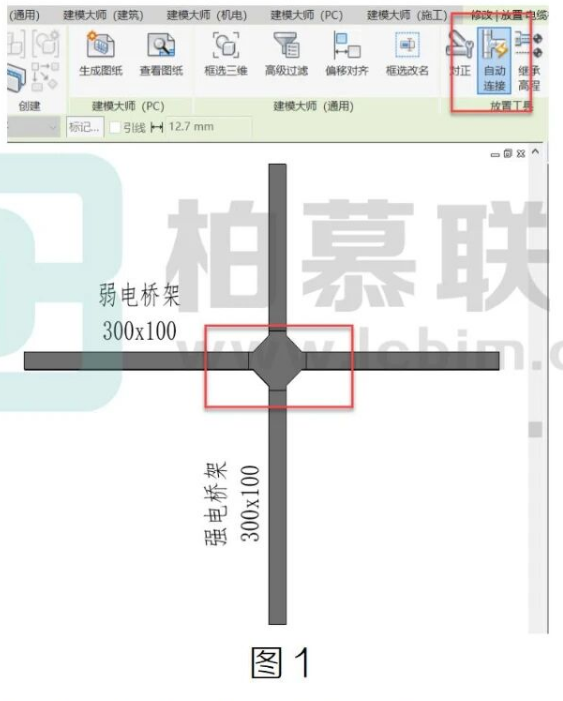

1.勾选:“自动连接”。当标高相近或一致时，不分强电弱电(不分桥架类型)，绘制时它总会自动连接，如图 1:

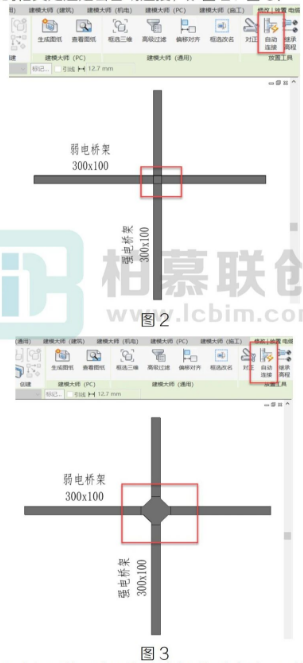

2.不勾选“自动连接”。当标高相近或一致时，不分强电弱电(不分桥架类型)，绘制时不会有问题，但当你调整时，只要拖动其中任何一根，它的相交处还是会自动连接，如图 2、图3:

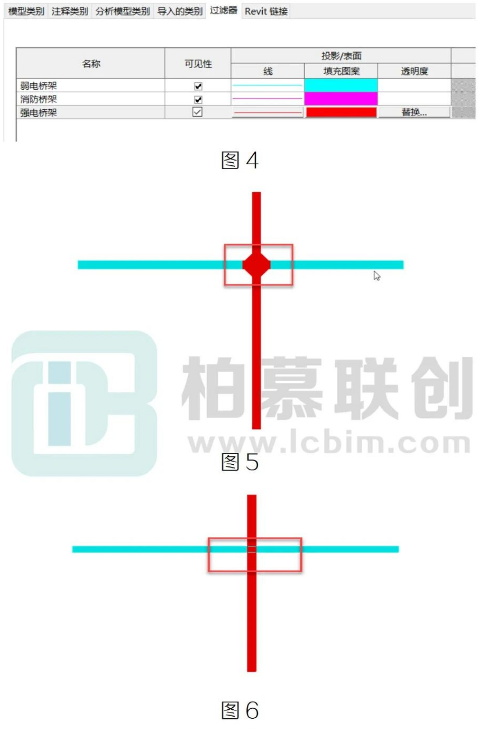

这个问题小编目前无法从绘制时找到解决办法，只能绘制完成后创建不同颜色的桥架类型过滤器来快速区分并且快速找到错误连接处，然后删掉四通重新连接，如图 4、图 5、图 6:
如果朋友们有别的解决办法，欢迎评论区分享哦。
