在 Revt 中，图元构件的颜色跟许多因素有关，那么它们的显示优先顺序又是怎么样的呢?现主要比较过滤器及其自身材质对墙体颜色的影响大小。
首先，先设置好墙体本身的材质

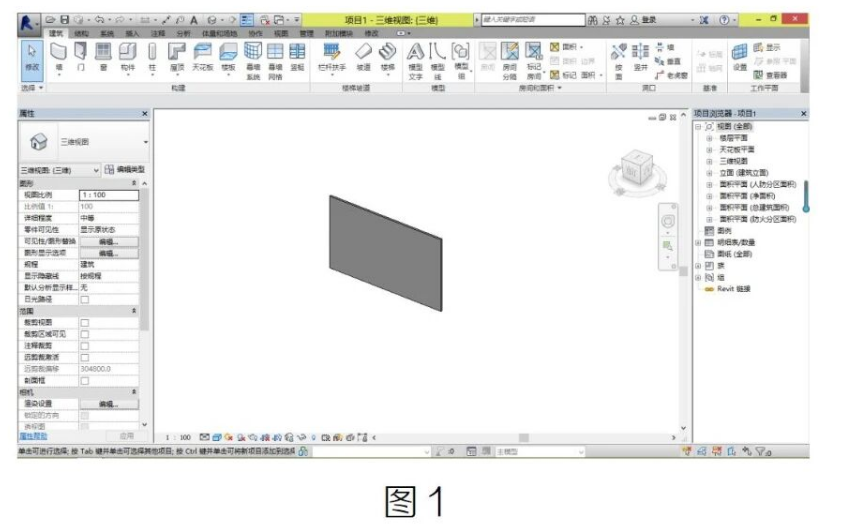

(1)任意画一面墙，不管材质和性质，如图1:

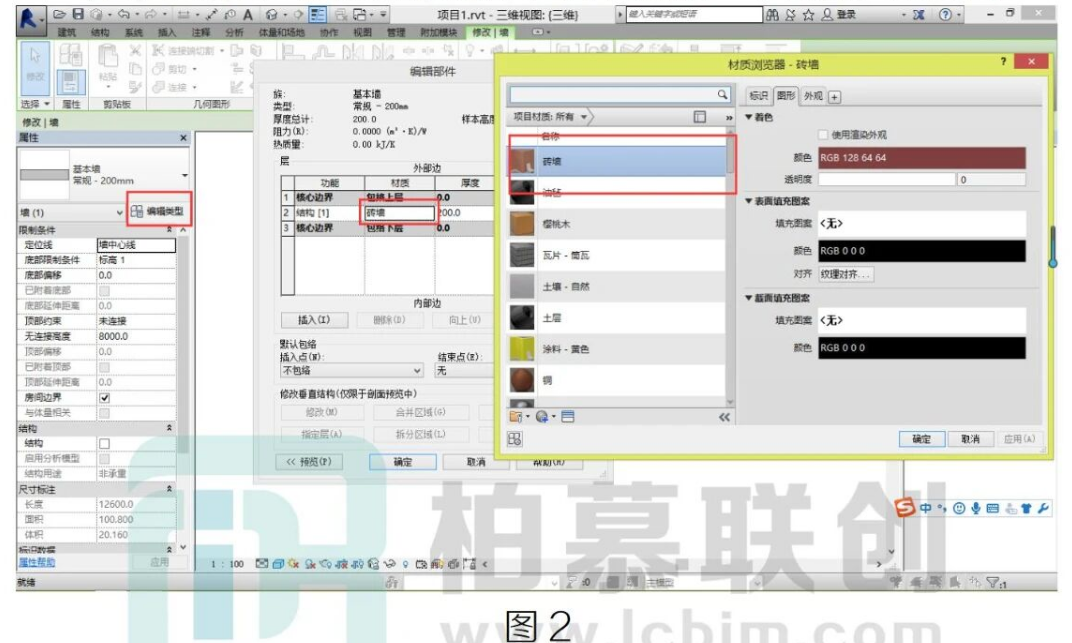

（2）在所画墙的类型属性中，为墙添加一个材质，如图2:
添加材质颜色后，墙体颜色为材质所赋予的颜色，如图3:

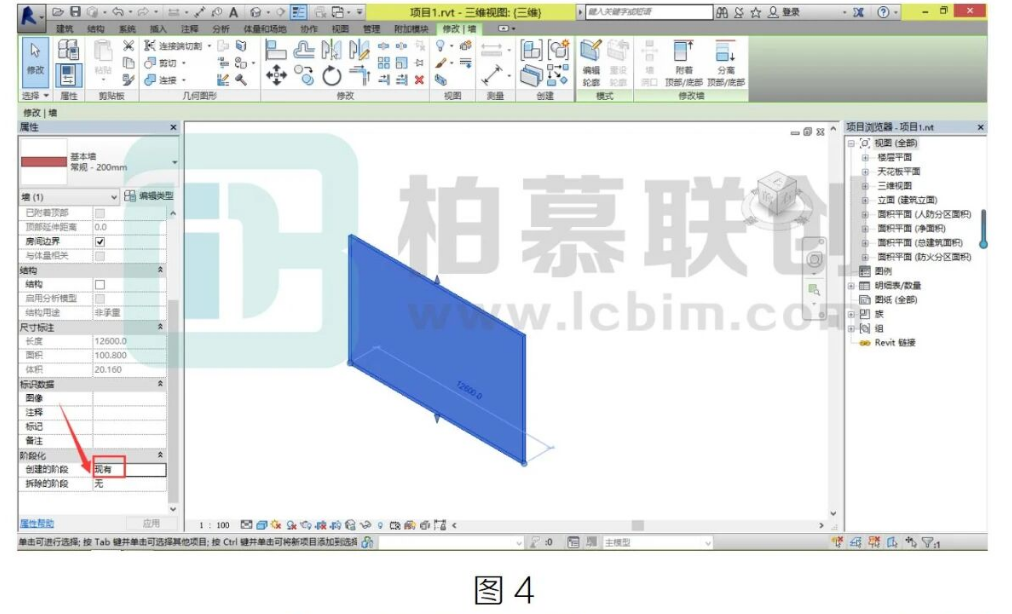

(2)选中墙体，将墙体的实例属性中查看创建的阶段，此为现有阶段，则在管理面板下的阶段过滤器中，为现有阶段的构件添加一个过滤颜色，如图 4、图 5:

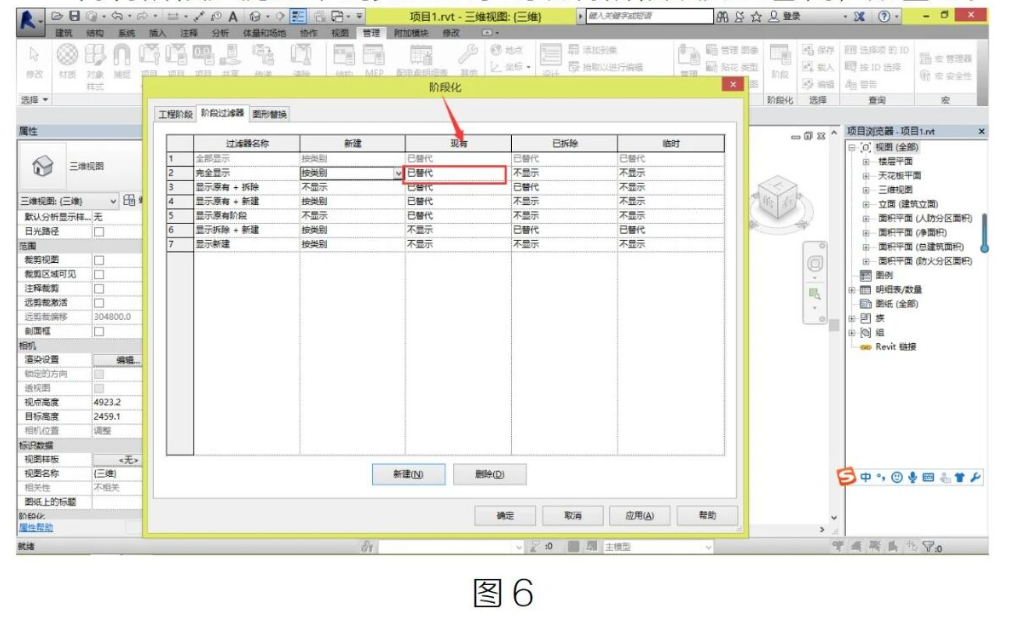

再将阶段过滤器下的完全显示的现有阶段改为已替代，如图 6:
然后可以看见墙体颜色改变为了红色，如图7、图8所示:

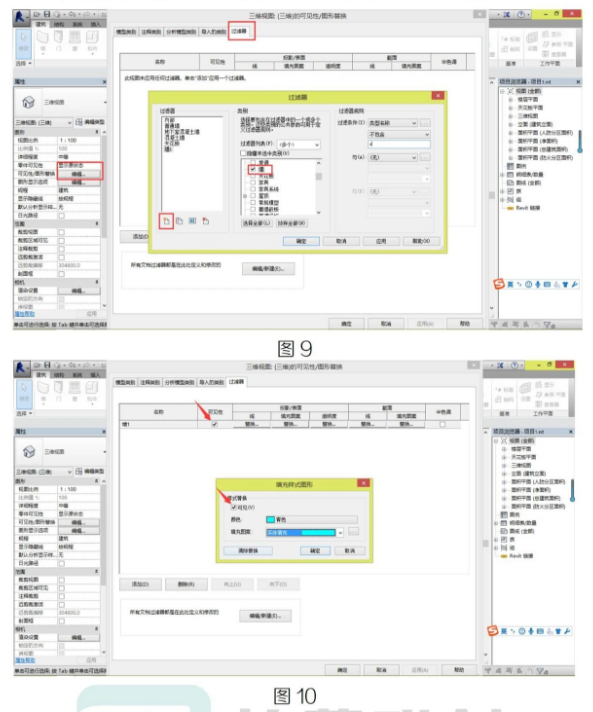

3.再为墙体设置一个颜色过滤器，如下图

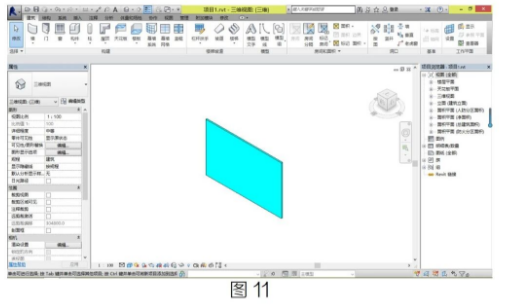

注意:一定要在添加过滤器时，将填充样式图形的可见性和过滤器“墙 1”的可见性勾选。若未勾选填充样式图形的可见性，则会出现颜色并未添加上去的情况;若未勾选过滤器的可见，虽会让我们过滤出来的墙体颜色改变，但会被隐藏，我们并不可见。此时的墙体颜色为过滤器所添加的颜色，如图 11:
结论:由以上可以得出:墙体颜色的优先显示为:VV过滤器颜色>阶段颜色>材质颜色。
