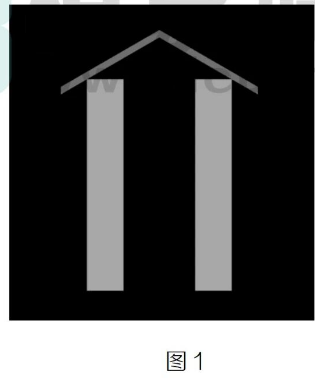

在 Revit 中绘制完屋顶后选中屋顶下方的柱子点击“附着顶部/附着底部”命令，会出现如图1所示的附着后连接形式不正确的情况。

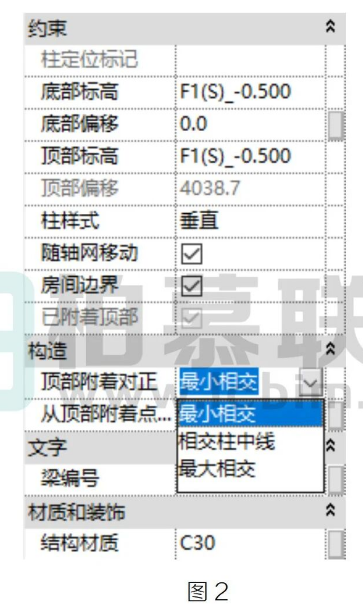

要想解决这种情况，大家需要先了解一下属性栏里“顶部附着对正”的三种情况，即:最小相交、相交柱中线、最大相交。如图2所示。
最小相交是指柱子离屋面最近的一端与屋面相交，如图一所示。

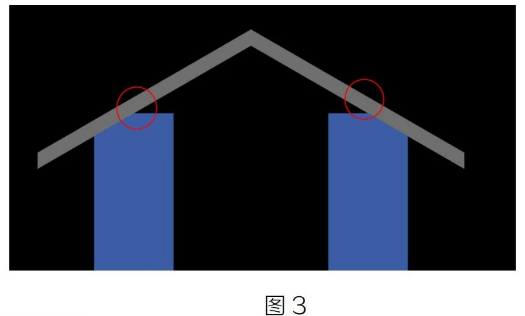

相交柱中线是指柱子中心线与屋面相交，如图 3所示。
最大相交是指柱子最远的一端与屋面相交，如图4所示。
很显然要想解决最解始提出的柱子与屋顶附着后连接不正确的问题，我们只需要选中附着的柱子，然后在属性栏“顶部附着对正’这一项改为最大相交就可以了。
