小编今天是项目结束的最后一天了，正在忙于出图的时候，发现导出的 dwg 图纸竟然看不见剖面符号!真的是关键时刻掉链子!你有没有被这个问题急的满头大汗呢?下面就来说一下小编发现的解决方法。
第一个方法:

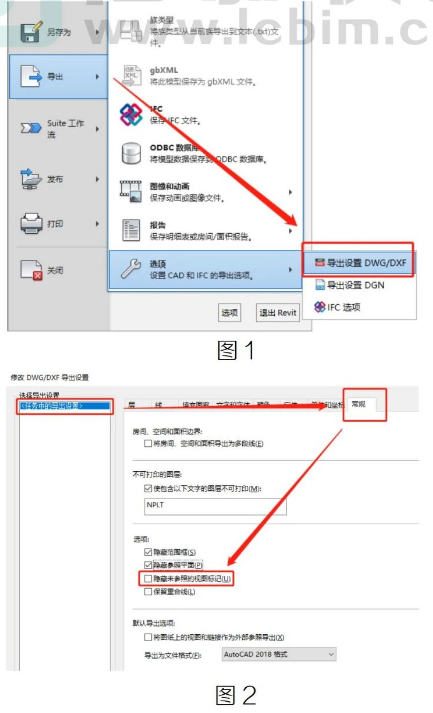

我们修改一下导出设置，点击“→“选项”→“导出设置“导出”DWG/DXF”，修改我们导出设置中“常规”选项，取消“隐藏未参大0照的视图标记”，如图 1、2 所示:

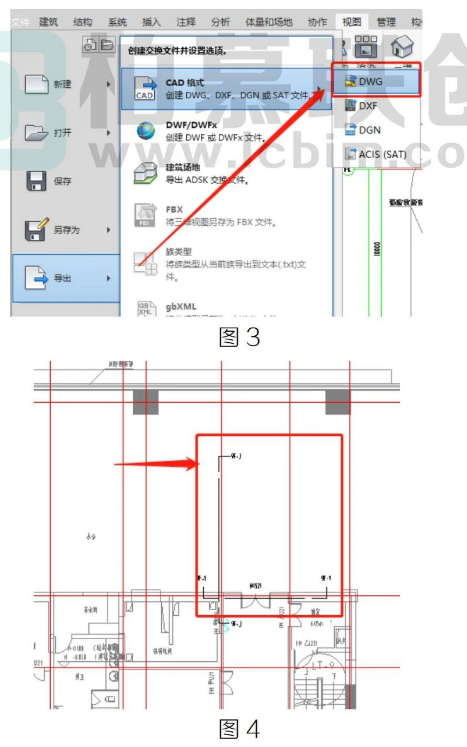

让我们再次导出 CAD 图纸，现在导出的图纸中就有了我们想要的剖面符号，如图 3、4 所示
第二个方法

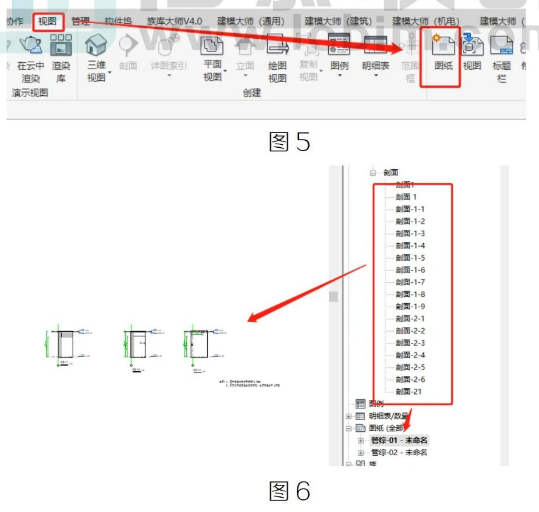

小编还发现另外一点，无论我们有没有设置“导出设置”，我们在模型当中，新建一个图纸，将我们的剖面图放置图纸当中，如图5.6 所示:

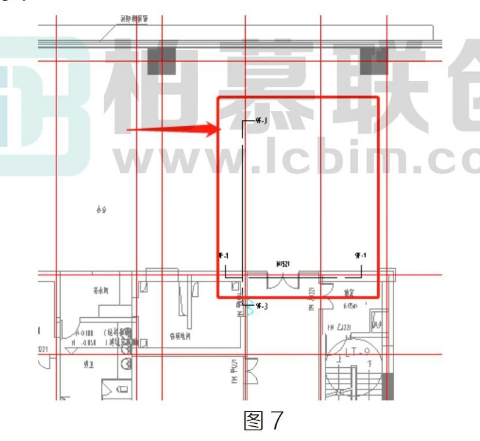

这种情况下，我们导出的图纸同样也是可以看到我们的剖面符号如图7 所示:
