最近做了一些电缆，有点想法和大家交流一下。
关于 revt 中创建电缆，目前据我了解的有三种方式!
第一种是用圆形风管绘制，拐弯处用圆形软风管连接
第二种是用水管绘制，同理在转弯处也是用软管连接
第三种方法是使用线管创建。
还有一种是某些单位为了匹配平台的读取，采用内建模型的方法
创建，在这里我们就不做讨论了。-个人觉得目前最佳的方式是使用线管创建，理由如下:①电缆转弯时有最小弯曲半径，通常为电缆外径的 20 倍，不管是风管软管或者是水管软管都不能准确的创建，且修改繁琐。线管弯头可直接设置，如图1所示

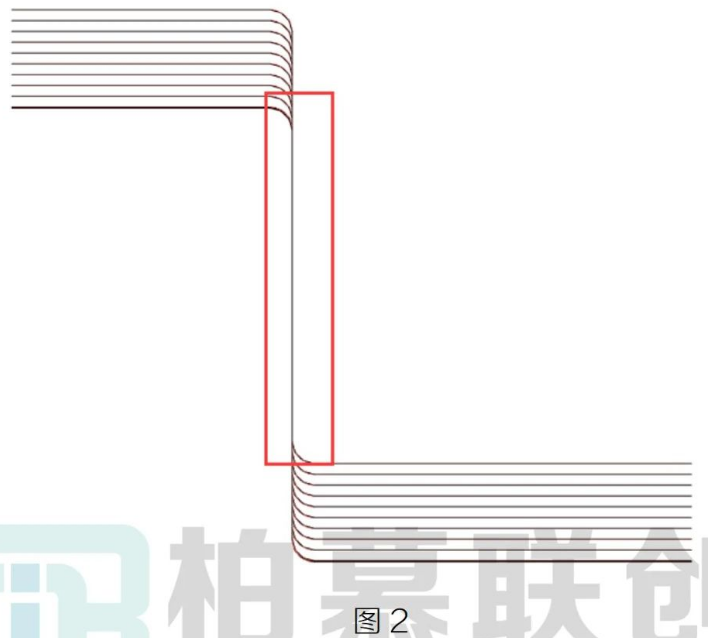

②项目中通常会有与相同设备连接的不同回路，可使用平行线管快速创建，如果使用复制的方法，无论是往哪个方向复制，横纵方向总有一部分会重叠，需要一-调整，如图2所示：
劣势:无法创建有一定弧度的电缆，如软母线等。可用风管软管或者水管软管创建。

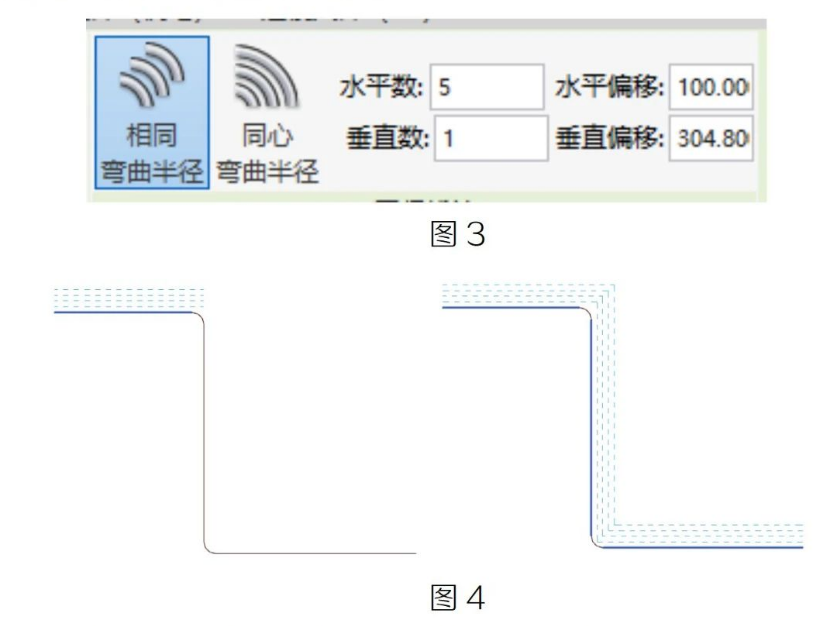

平行线管是根据已有的线管，设定间距创建与其平行的线管，可同时布置水平和垂直两个方向的平行线管，其中水平数和垂直数中的数值代表创建的数量(含已拾取对象在内)如图 3所示。拾取时直接单击只能创建一段管道，如果要创建整个回路的平行线管需要先用TAB 键切换一下。如图 4所示
注意如果我们创建的数量较多时，选择相同弯曲半径，同心弯曲半径随着数量增加，弯曲半径越到外围越大，当间距不足时，软件会判定无法生成。
