接上节明细表技巧汇总;
明细表有参数合并功能，即列合并，那么同样的也有拆分功能但此拆分并不是指参数的拆分，而是指明细表统计中行的拆分。什么时候会用到明细表拆分呢?明细表太长的时候，如果将此明细表放入图纸中，整体界面会不
1.明细表拆分协调，这时候我们就需要把明细表拆分为两个甚至三个。
具体使用方法及注意事项详见“921Revt 图纸中如何拆分明细
2.明细表中插人图像
在项目搭建过程中，有时会根据特殊需要，利用明细表的图像信息功能，将所需族的图像信息导人 CAD 图纸。具体操作及注意事项详见“1036 Revit 中如何在明细表中插入图像”

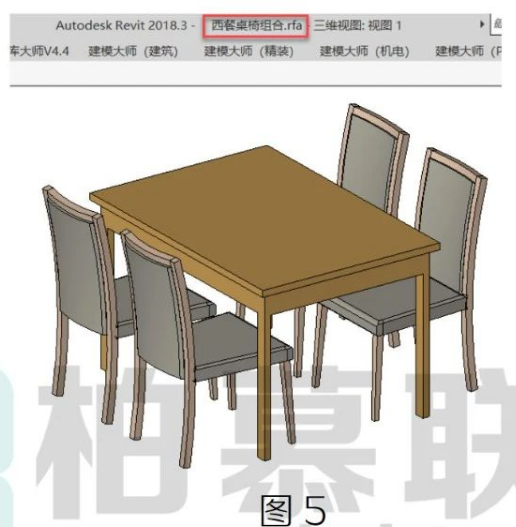

3.嵌套子族统计项目中难免会涉及一些嵌套族的使用，对于嵌套族而言，母族工程量的统计非常简单，但子族的工程量应该如何进行统计呢?这里以统计家具桌椅“西餐桌椅组合”工程量为例，如图5所示。

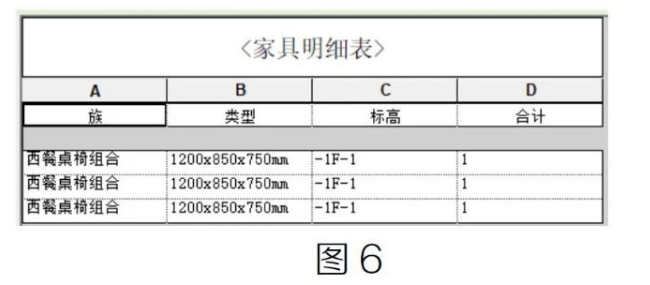

首先，我们新建家具明细表，添加需要的字段，可以看到只有成套的桌椅的工程量的统计，如图6所示。

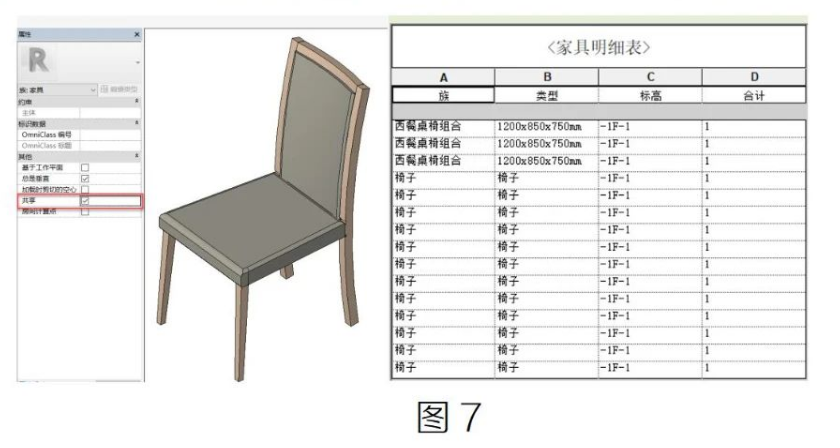

若需统计椅子的工程量，那么我们还需要进人子族“椅子”中，将参数“共享”勾上，然后将其载人母族中进行类型覆盖，再重新载入项目。此时，项目明细表中，可见椅子的工程量，如图7所示。
4.明细表导入 dwg明细表除了提取工程量之外,有时还需要其进行 CAD 图纸导出。例如，项目涉及制作门窗表，用于项目出图时，有两种方法可达到此目的。首先，调整门明细表格式，达到门信息表需求，如图8所示。方法一将调整好的门窗表拖入图纸中，再将该图纸导出为 dwg方法二以 EXCEL格式为中间媒介进行门信息表传递。具体操作详见“257 Revit 中怎样将明细表导出到 DWG 文件中”。
5.明细表中字段的添加(项目参数、族中共享参数)项日工程量统计时，软件自带的构件字段是有限的，可能无法满足我们的一些特定需求。此时，可为构件添加上需要的项目参数或共享参数，此时所添加的参数就会列入明细表的字段列表下，从而可在明细表中进行统计。
例如，项目需为每个构件编制构件编玛，并在明细表中按构件编玛进行工程量统计。具体操作方法及注意事项可参考第一点中涉及的“1231 Revit 中对构建进行分区域统计工程量”将其的参数“分区’更改为“构件编玛”即可。
除了上述的项目参数及项目内共享参数外，对可载入族而言有族中共享参数。其实就是将项目内共享参数的操作放在了每个族内去完成了，且族内共享参数的添加使用更加灵活，可以随着族的使用用于许多项目中。具体操作步骤及注意事项详见“1100/1101 共享参数知识点汇总
