有的新手朋友在使用 Revt 建族时，可能会因为没有注意视图的方向，导致做出来的族方向不对，本来想做竖向的族，结果做出来之后发现是躺着的，接下来教大家一个方法，在不用重做的前提下将族恢复到正确的方向。

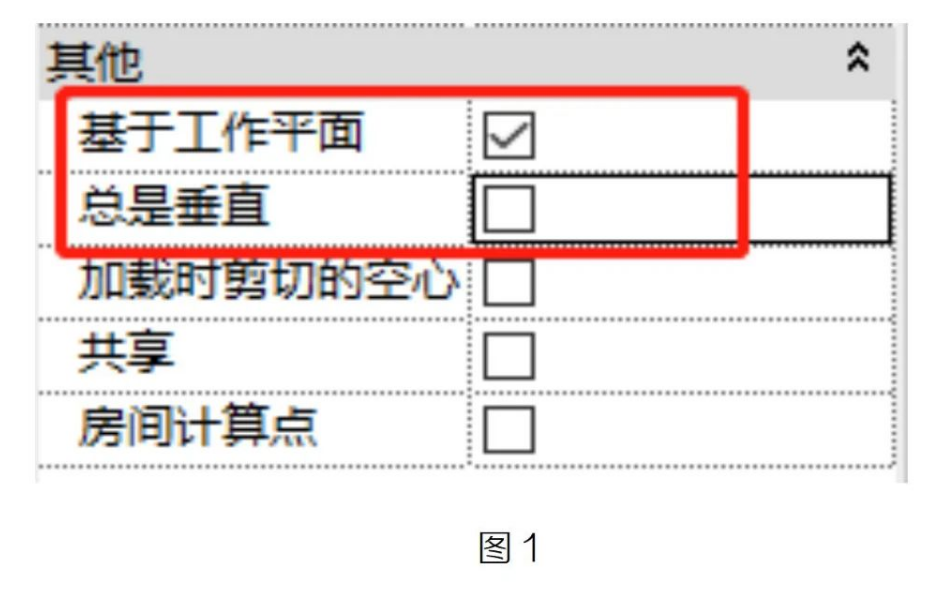

首先，打解有问题的族，将属性栏中的“总是垂直”取消勾选，勾选上“基于工作平面”，并保存该族，如图1所示:

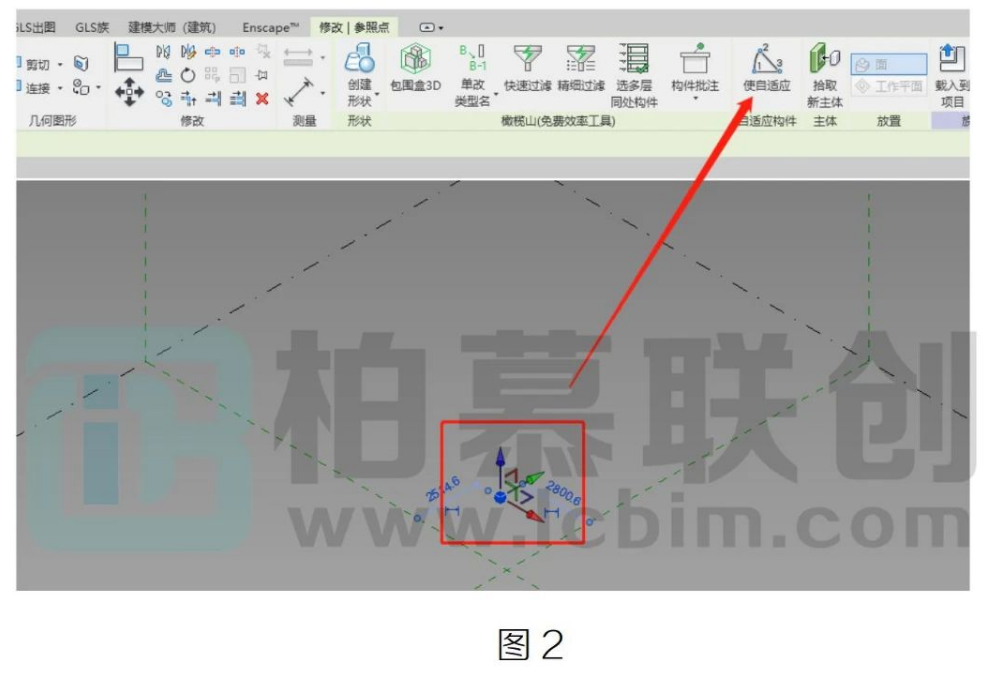

然后，新建一个“自适应公制常规模型”族样板，将有问题的族载入到“自适应公制常规模型”中。在绘图区域放置一个点，并使之自适应，如图2 所示:

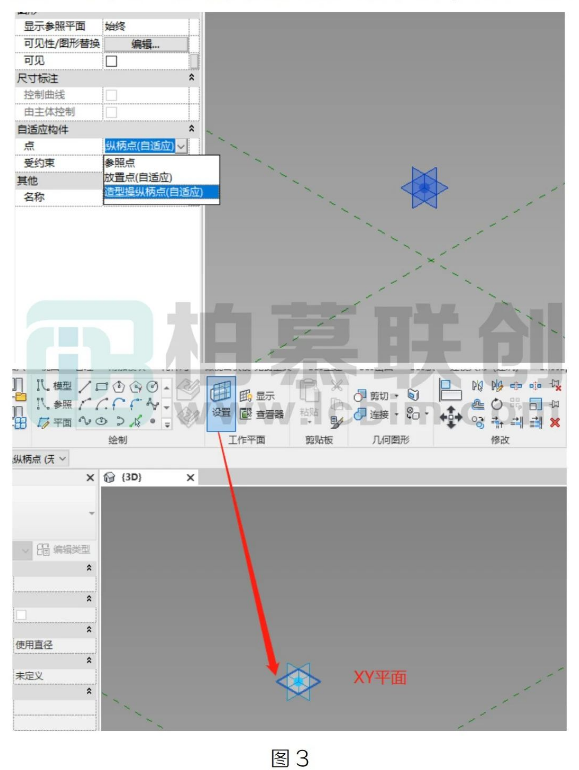

在“属性栏”中“自适应构件”分组下，设置“点”的值为“造型操作柄点(自适应)”。并设置工作平面，将工作平面设置为自适应点的“XY 平面”(也就是俯视图所在工作平面)，如图3所示:

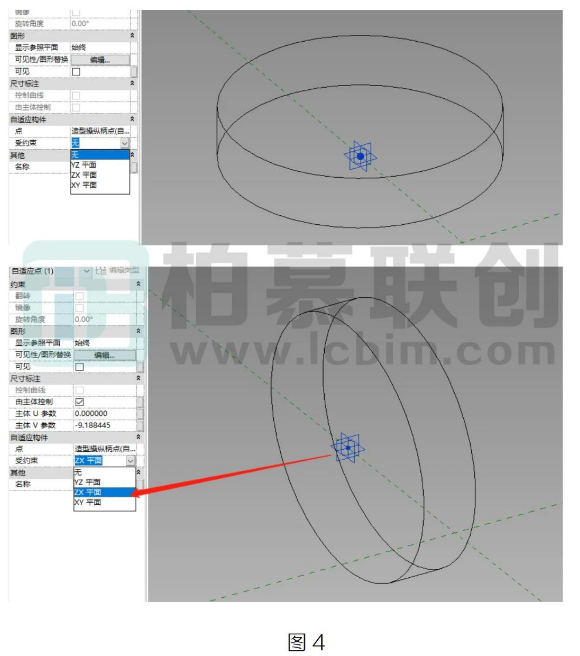

最后，将有问题的族以“放置在工作平面上”的方式放置在 XY平面上，并修改“属性栏”中“自适应构件”分组下“受约束”的值为“ZX 平面”。这样我们就达到翻转族方向的目的，如图 4 所示:
