建模导人图纸时总会觉得图纸很乱，该怎么修改图纸上多余的图元呢。

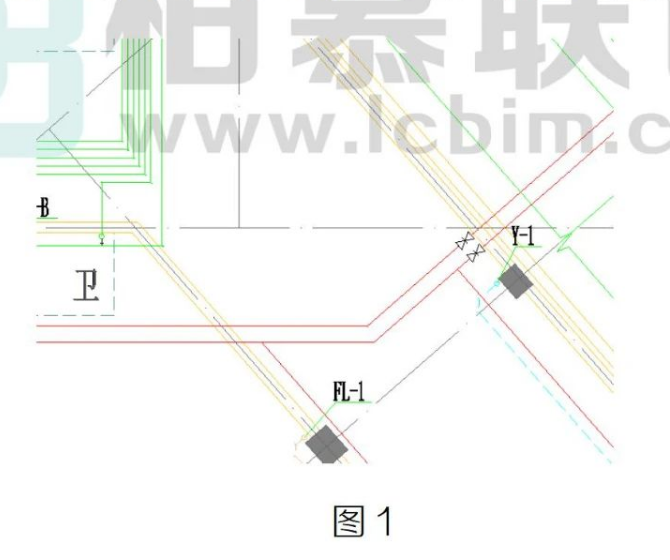

第一种修改方式，首先导人 CAD 图纸(如图1)。

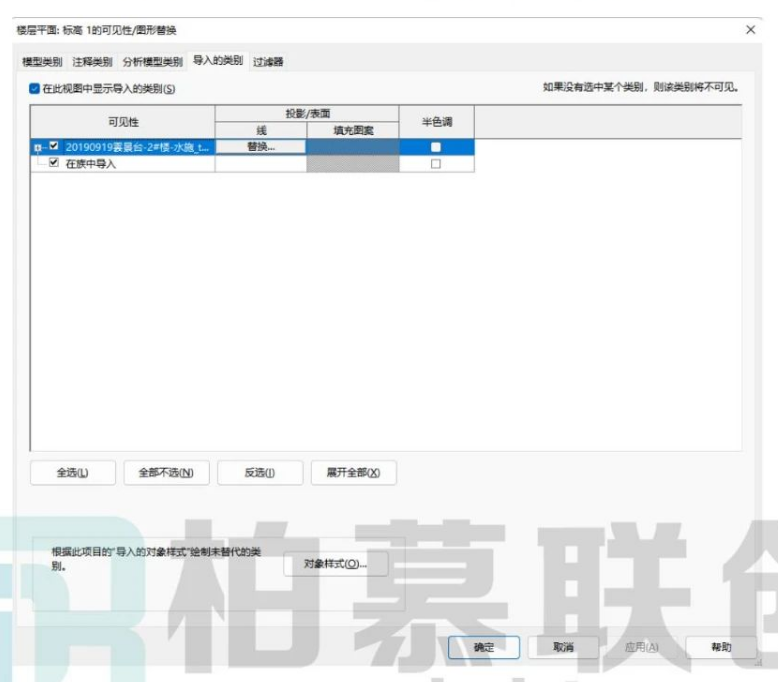

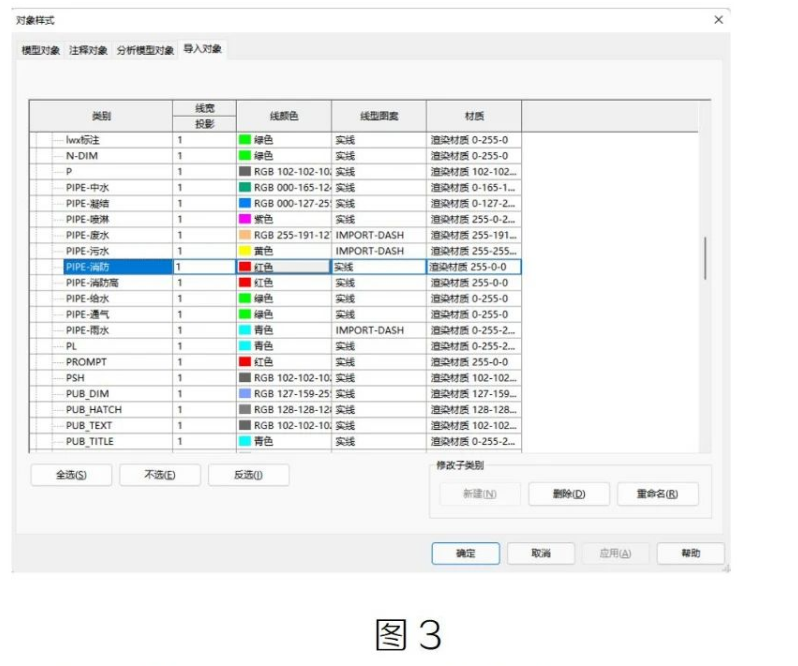

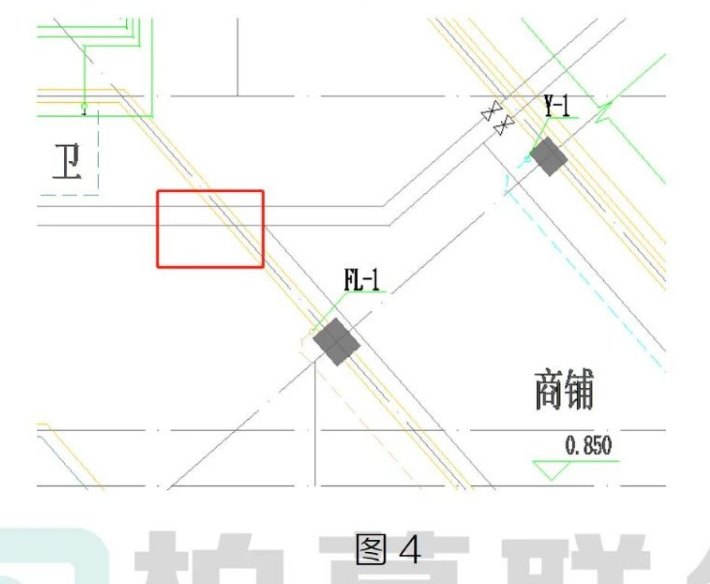

然后双击 VV 在窗口中选择导入的类别(如图 2)，点击对象样式，在导人对象中找到需要修改的图层，选择删除(如图3)，刚才选择的图层就变成灰色了(如图4)，是不是就干净多了。

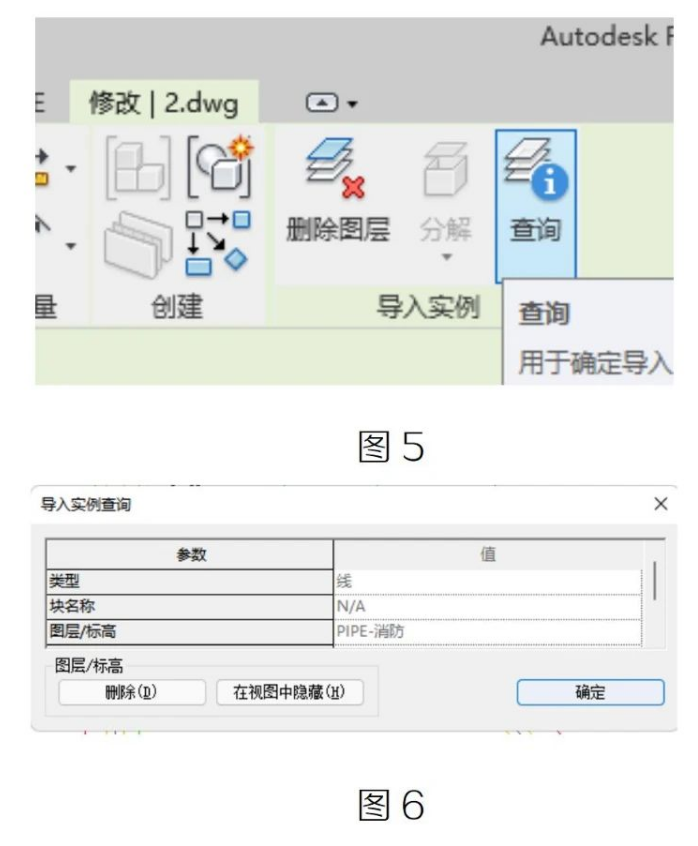

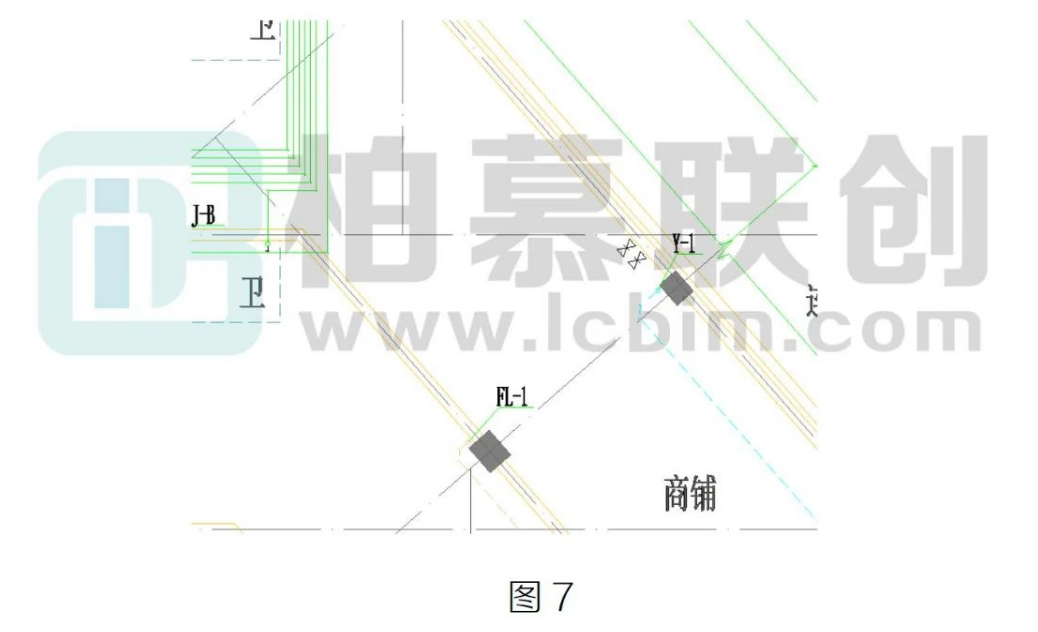

第二种方式，首先选择导人的 CAD 图纸，在上方选项卡选择查点击删除(如图6)，此询(如图 5)，然后点击需要修改的图层，时视图中的图层就删除了(如图 7)。
第一种方式适合制作建筑底图，第二种方式适合建模过程中管线过多,删除部分不需要的图层( 一定注意不要把需要的图层误删了!)。
