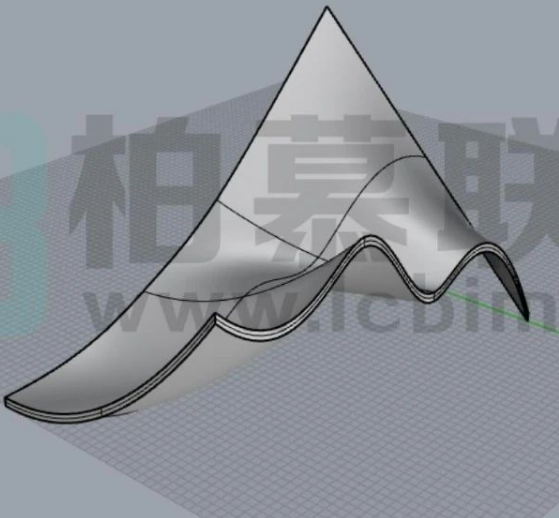

在绘制建筑模型时，会遇到有异形曲面的项目，基于Revt 软件功能的限制，异形曲面只能通过在其他软件绘制后再导人Revt。今天以 Rhino 为例,讲解一下 Rhino 中的异形曲面模型如何导人Revit。1、首先在 Rhino 中绘制出想要的曲面造型，如图一所示。

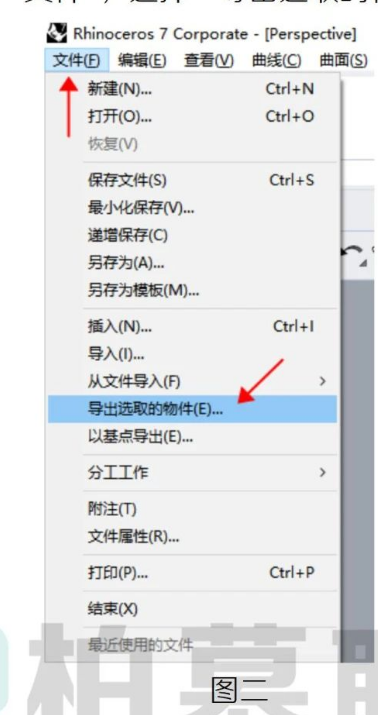

2.点击菜单栏“文件”，选择“导出选取的物件”，如图二所示。
3.根据命令指令选取要导出的物件，物件显示为选中状态后按Enter 完成选取，如图三所示。

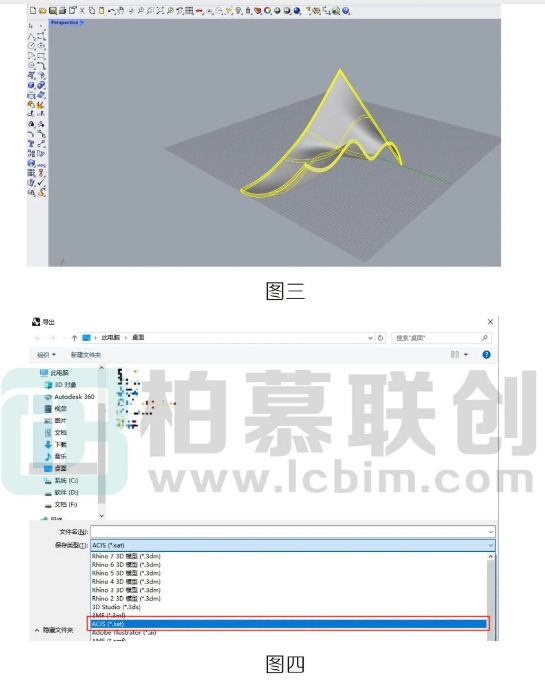

接下来软件会自动弹出“导出”窗口，点击“保存类型’下拉菜里，选择工，输入导出又件命名及选择保仔路径再点击窗口下方“保存”按钮即可导出，如图四所示。

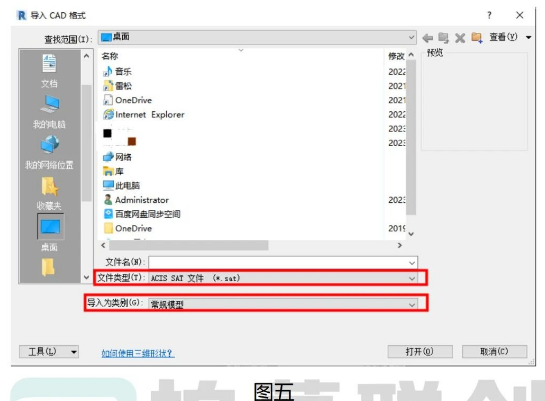

4.打解 Revit，使用“导入 CAD”命令，在窗口下方“文件类型”选择“sat”格式，然后选择刚才在 Rhino 导出的文件，在“导人为类别”选择导人的模型在 Revt 中的族类型。点击打解,在 Revit左键单击想要放置的位置，这样成功的将 Rhino 的模型导人了 Revit中了。
这种方式有几个缺点:<1>不支持线与网格导入到 Revt 中;<2>不能直接点击图元去给他添加材质，只能通过类别的方式控制;<3)不能给图元添加子类别 。但这些缺点都能用 Rhino 插件的到解决。
