当我们需要绘制坡道却不知道坡度时，可以利用楼板的修改子图元的功能，将楼板变成坡道。

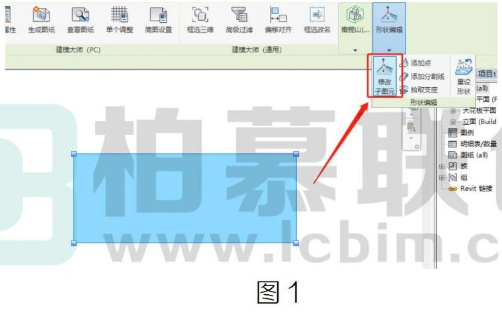

首先我们绘制与高差相同厚度的楼板(图中以 300mm 为例),然后点击修改子图元。如图1所示。

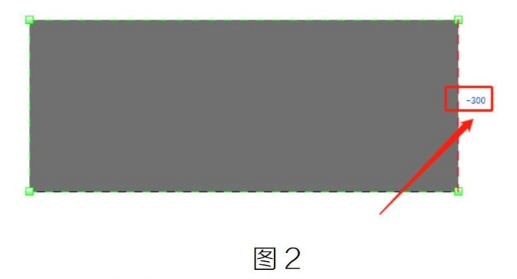

然后我们选择需要降高的一条边，调整标高让这条边降到我们需要的位置，如图 2所示。

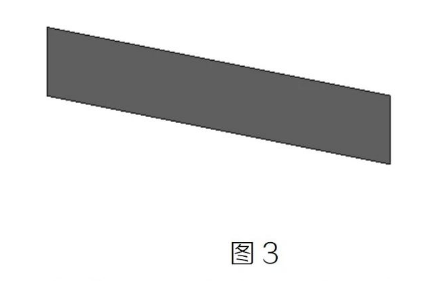

绘制好了之后从侧视图看和坡道的轮廓并不相符，如图3所示。

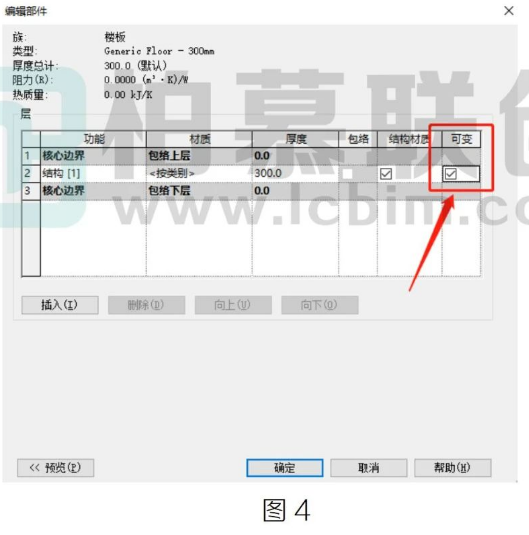

最后我们需要在“编辑部件”中勾选“可变”选项，这样，一个坡道就用楼板绘制完成了，如图 4所示。
