随着 BIM 技术的普及，在方案阶段，我们除了绘制常规的平立剖及详图外，还可以用爆炸分析图来展示我们的方案，那么爆炸图长什么样呢?

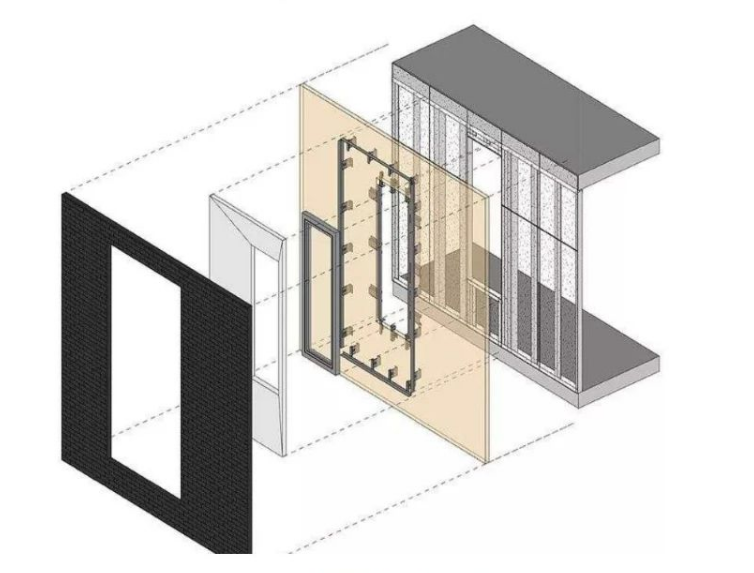

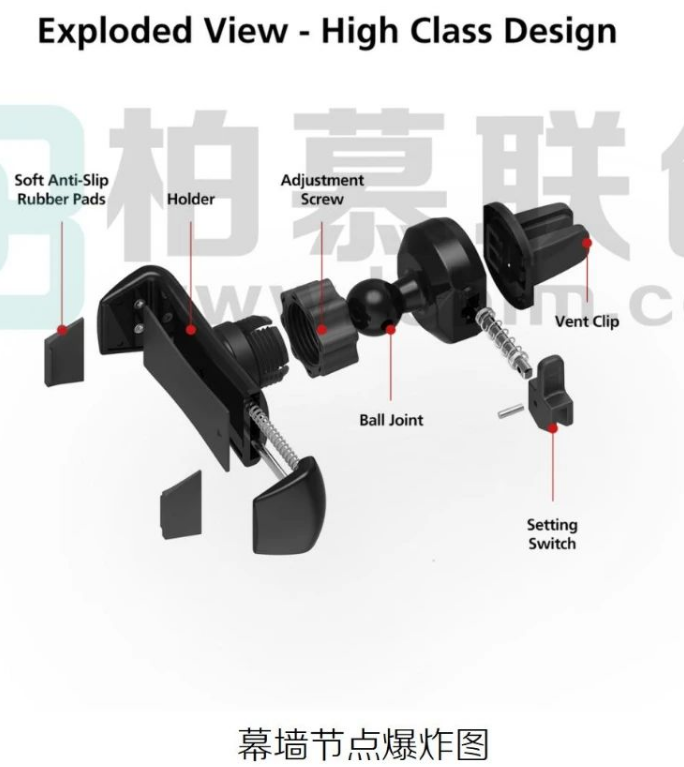

零件爆炸图
那我们怎样才能把revit 中建的模型做成这种爆炸分析图呢?接下来我们以小别墅为例进行说明。

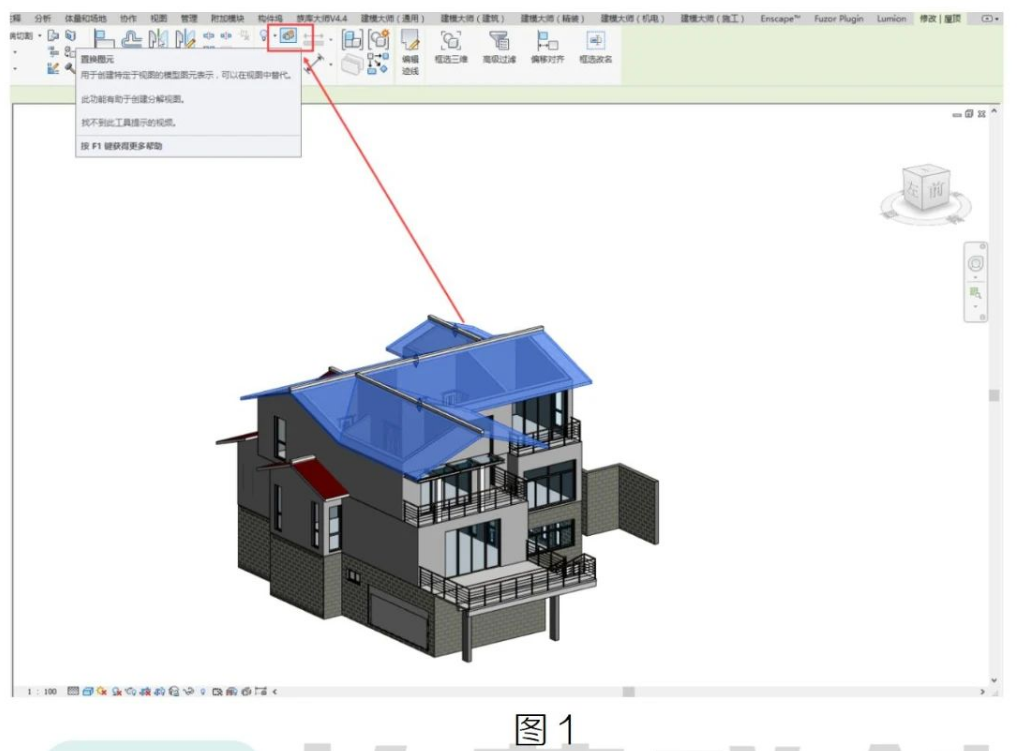

打解revt 模型，选择构件，点击任务栏中的置换图元(如图1)。

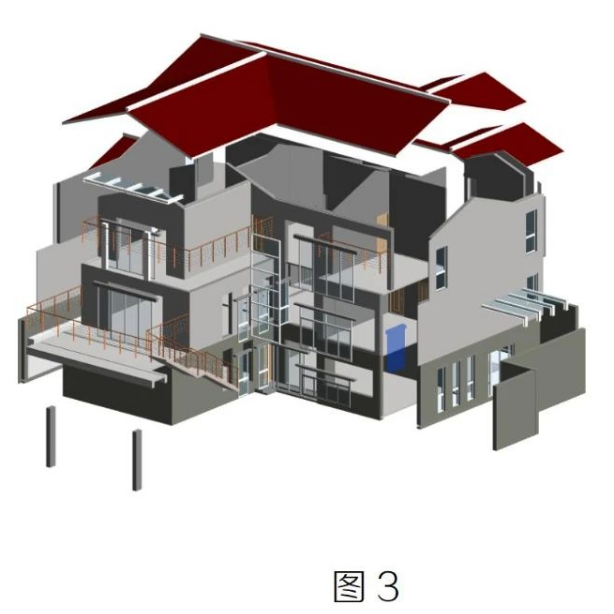

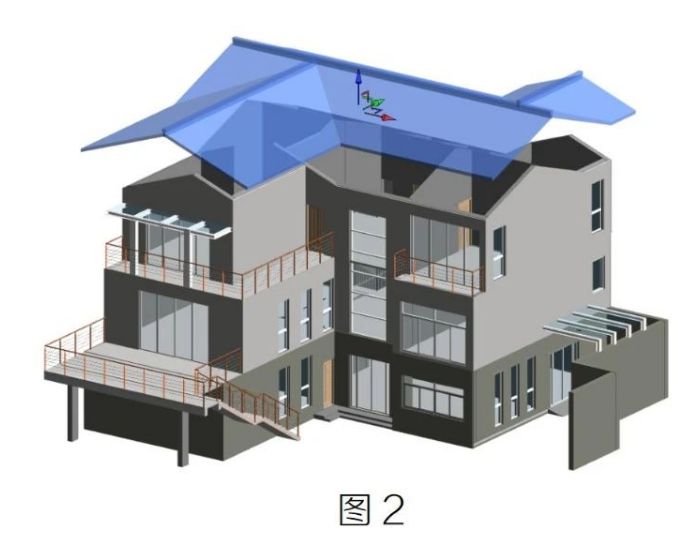

此时在我们的构件上方会出现一个XYZ方向的控制点，往我们需要的方向进行构件的移动(如图2)，对所有构件进行相同操作，得到我们想要的爆炸分析图(如图3)
选择构件，还可以对该构件标注原始位置与位移间的路径，并在属性浏览器中可设置路径类型(如图4)。
在这里我们需要特别注意的是，置换图元改变的只是当前视图中图元的显示位置，并不改变模型图元的位置。
