在建模过程中，我们需要以 CAD底图作为参照，进行建，这就难免会遇到处理图纸处理不完整的问题。通常我们需要打解链接的CAD 图纸，在 CAD 软件中进行处理底图，然后再重新载入到 Revit中，耗时费力。再者我们在建模型的过程中，如果只是暂时不需要某-图层的显示，又重新去 CAD 软件中处理又很麻烦。那么是否可以在 Revt 软件中进行处理呢，是否可以实现 CAD 图层的显隐呢?

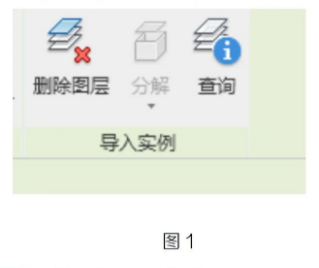

如果你知道 Revit 中可以查询图元图层名称或删除图层的操作上述问题就迎刃而解啦。首先选中链接的图纸，Revit工具栏中会H现“删除图层、分解、查询”命令栏(如图1)。

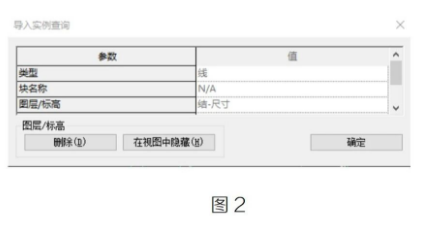

点击“查询”命令后，选择图纸中任一线型，此时弹出的对话框中会显示类型、图层、块名称等基本信息，就可以将不需要的线条删除或者在视图中隐藏，十分方便(如图 2)。
