当我们在放置一些不规则构件时，往往因为插入点在构件内部导致放置位置并不标准，我们现在可以利用参照平面定义原点的方式，方便我们更精确的放置构件。

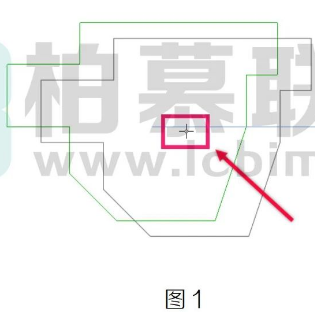

当我们需要按照绿色轮廓放置不规则构件时，因为族的插入点在内部，所以放置时候需要手工对齐，如图1所示。

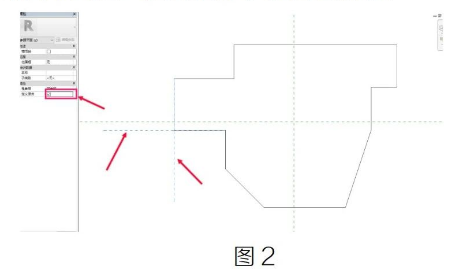

这时，我们可以进入族编辑界面，在平面视图中某个我们方便选择的端点上绘制横向和纵向的两条参照平面并且为这两条新绘制的参照平面勾选“定义原点”，如图 2 所示。

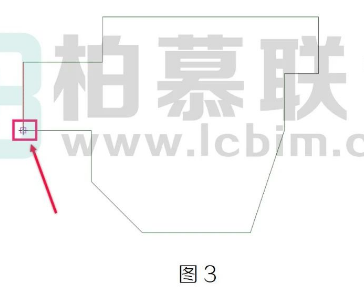

这时候我们再将族重新载入项目中，就可以发现，鼠标放置位置就更换为刚才更新的端点了，放置的时候与日标端点重合时就可以白动拾取方便放置了，如图 3所示。
