如果在精装修天花模型创建过程中遇到了异形的非标准板该如何快速处理呢?(天花模型由常规模型构件拼接而成)

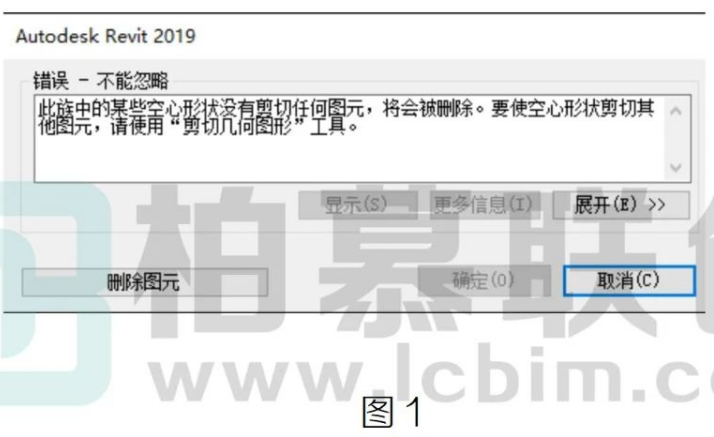

最快的方法就是用空心去剪切，当然不能用内建空心去剪切，Revt 中如果内建模型仅仅创建一个空心是无法生成的，如图1所示。

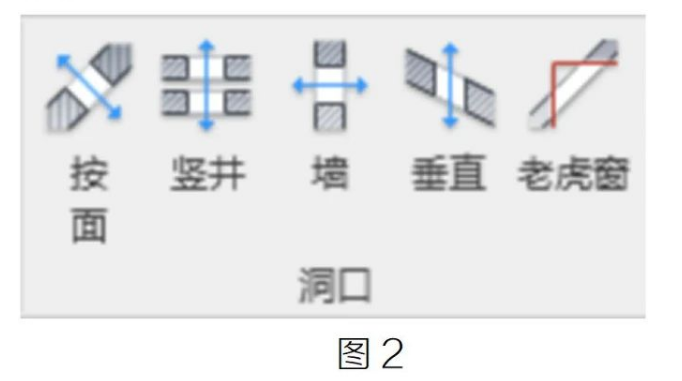

Revt 建筑选项卡下的洞口选项卡却不能实现对常规模型构件的剪切，如图 2所示。

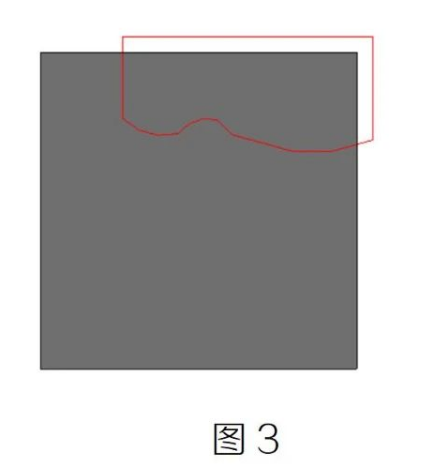

那么只能新建一个空心族载入到项目中进行剪切，首先在项目中把需要创建的空心形状用模型线勾勒出来，如图3所示。

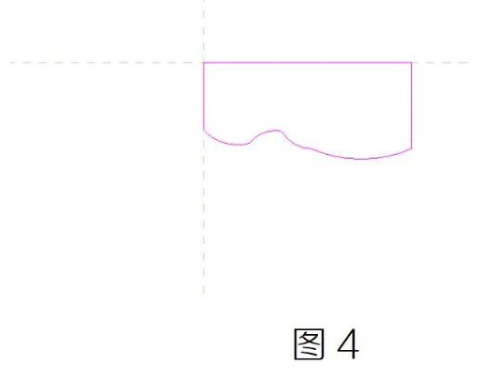

然后 Ctr+℃ 复制模型线，再新建一个常规模型，在参照标高视图创建一个空心拉伸进入到草图模式下，Ctr+V就能生成草图，再移动草图线的任意一个顶点到中心，如图 4所示。(模型线的长度不会因为项目与族环境的单位不一致而发生改变)
勾选属性栏下面加载时剪切的空心，如图5所示。

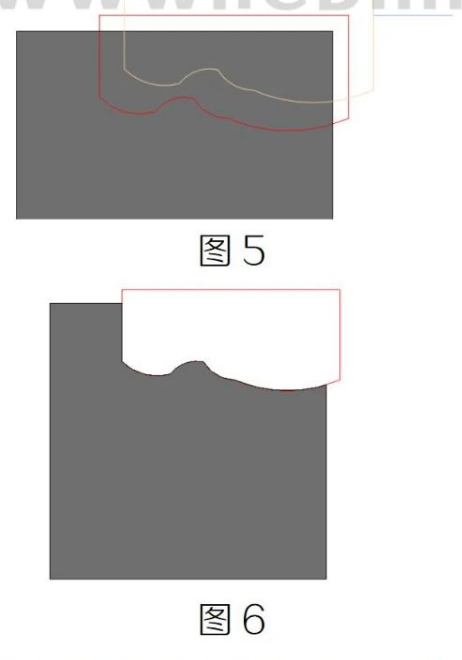

载入到项目中拾取模型线顶点放置，然后使用剪切命令使其剪切如图 6、7 所示。
从明细表中可以看出被空心剪切的部分是不会再计体积的，如图7 所示。
