Diroots 插件实现 Revt 中表格的输出与输入图学会第四期 BIM 技能一级考试试题中第五题“六层建筑”要求创建门窗明细表。

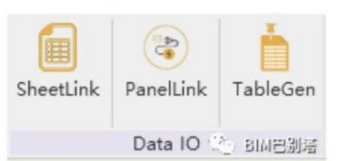

与常规门、窗明细表不同，这是一个综合了门与窗的表格，且将樘数按楼层分别统计，目前看到的解题教程中均是单独创建门、窗明细表，如果要完全按照题目中的表格样式制表，可以借助 DiRoots插件中的“Data IO”模块实现。
其中的“SheetLink”相当于一个明细表生成器，可以在其中对模型类别、注释类别、图元、明细表、空间等的参数进行选择、排序生成 ExCel表格导出。操作过程类似Revit 明细表。

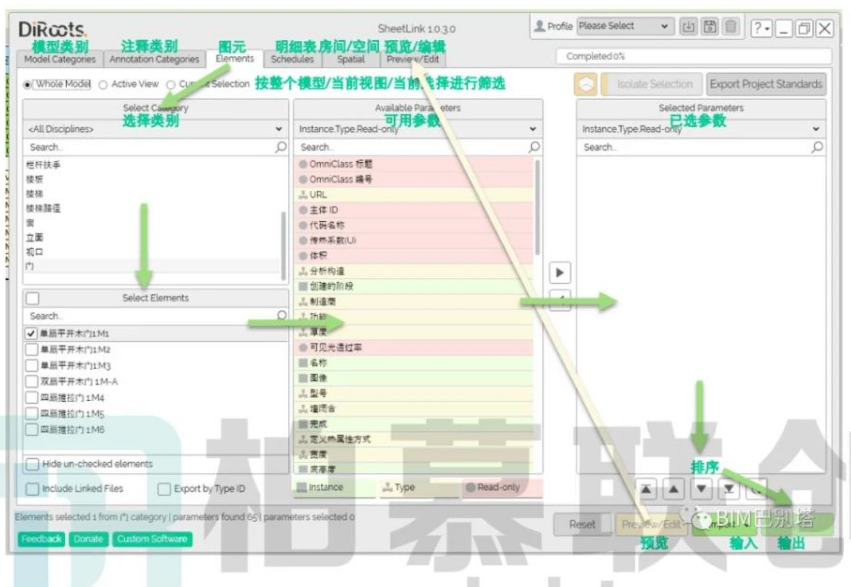

下图中标示了界面主要功能选项

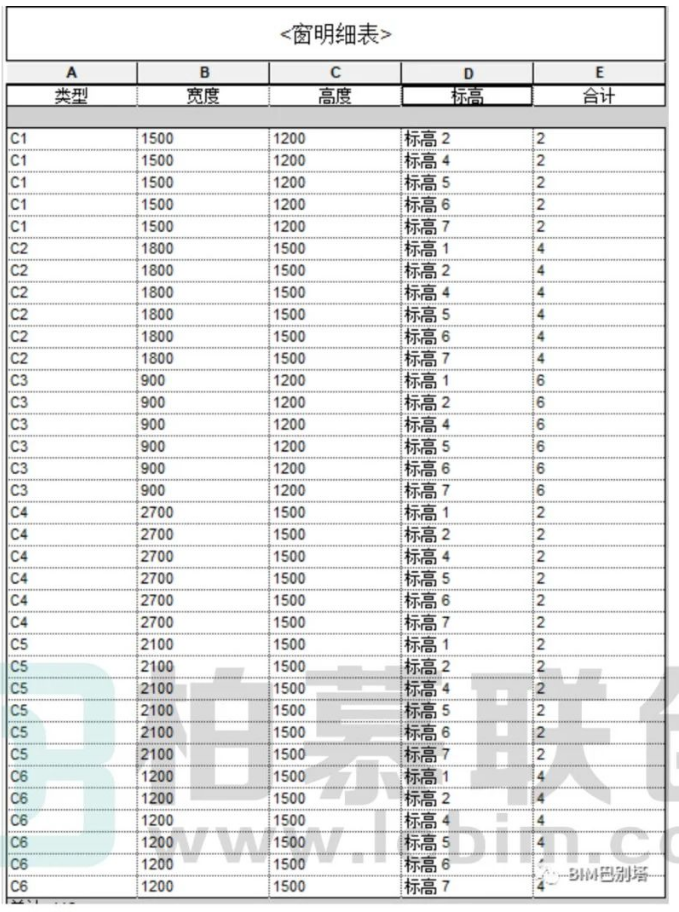

针对题目表格内容，选择先使用Revt 原生明细表功能分别制作初步的门窗明细表，选择类型、宽、高、标高、合计字段，并以类型与标高进行分组。

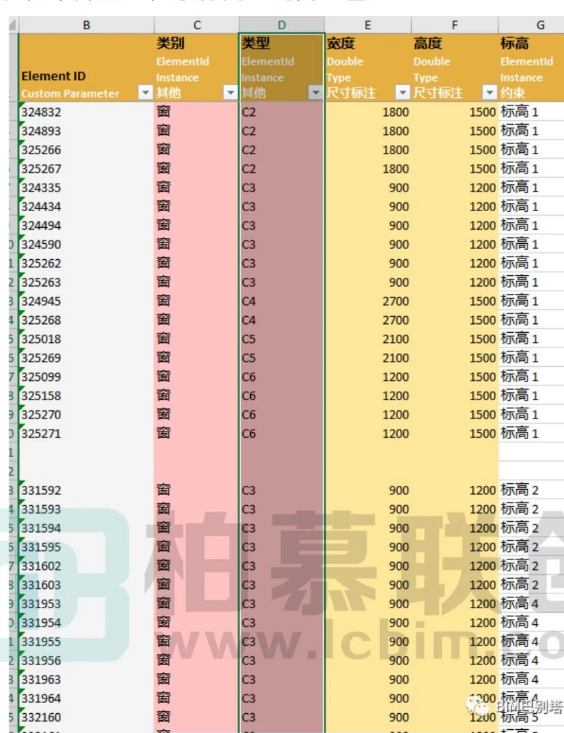

打解 Sheetlink,在 schedules 选项卡中选择门明细表与窗明细表，输出为 Excel表格。在表格中筛选出位于标高1的门、窗。

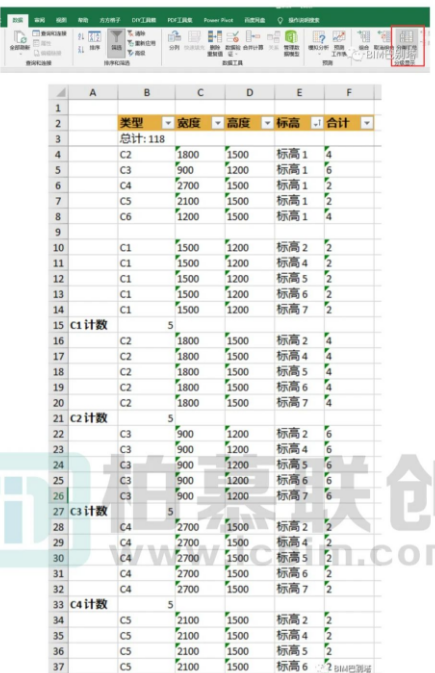

对门与窗进行分类汇总，统计其分类计数。

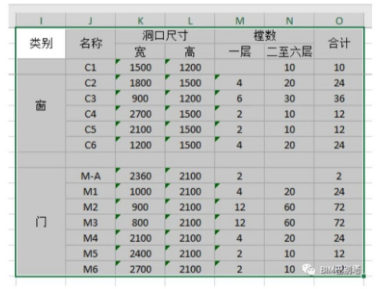

根据汇总结果制作目标表格，设置表格区域为工作区。
保存 Excel表格，打解 DiRoots 插件中的 TableGen 功能，导人做好的表格工作区到 Revit 项目中即可。
