之前每日一技分享了模型组的应用，我和大家一样，对模型组有了新的认识;模型组不仅是针对三维模型，二维构件也可以成组并重复利用，这里给大家分享一个应用案例。

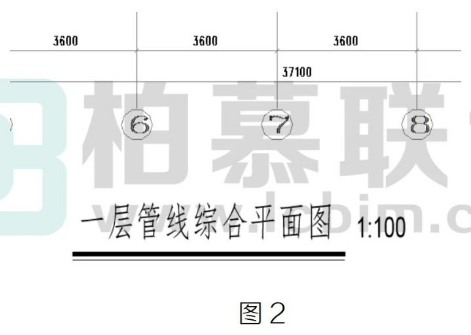

如图1所示，我们在出图的时候会给视图添加一个视图名称，有时候也会添加视图比例及下划线。

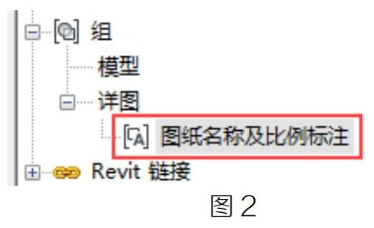

一般的方法，我们将这三部分分别绘制，然后调整位置组合在一起;如果每张图都这么处理的话就会很繁琐，我们可以通过模型组的方式组合并传递。如图2所示，成组保存后，在项目浏览器详图组下面就会有刚刚成的组。

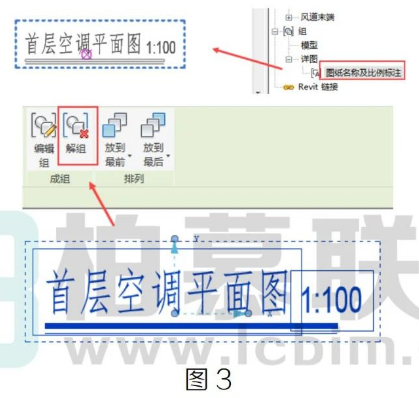

下次使用时，直接将详图组拖到视图界面，单击详图组，解组并编辑即可，如图 3所示。

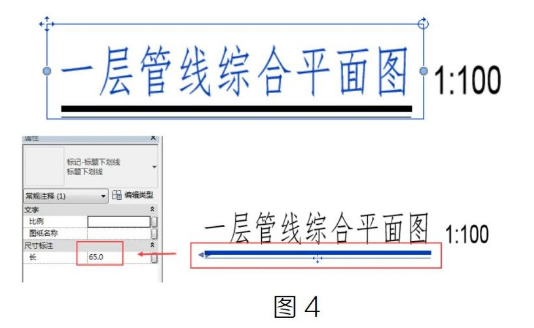

文字部分双击即可直接编辑，下划线部分可以预设一个长度参数然后修改通过修改参数值来调整长度，如图4所示。
