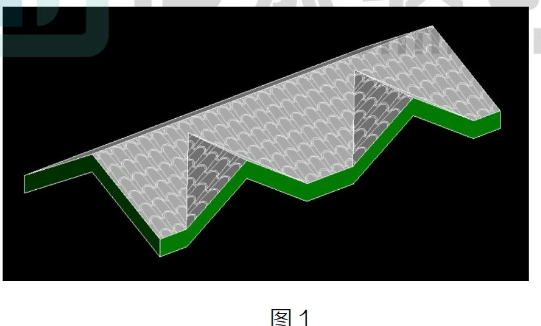

在做项目的时候我们有时会遇到比较特殊的坡屋顶,如图1所示这种屋顶看似形状比较简单，但是如果只是通过迹线屋顶的定义坡度功能去制作的话，是无法完成的。那具体应该怎么去做呢?

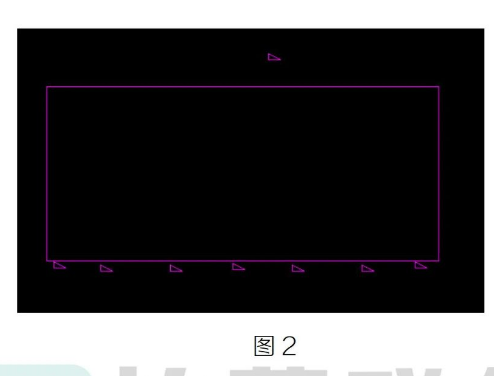

首先我们需要把有拱起的屋顶边打断，然后给上坡度定义，如图2

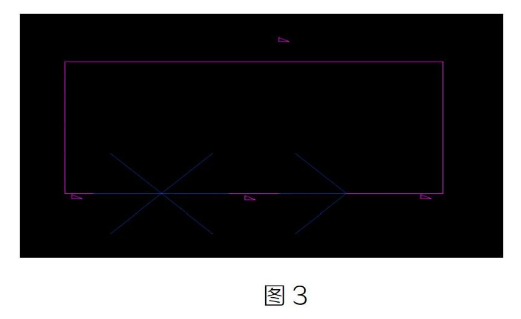

但是接下来我们如何实现拱起呢?首先取消拱起两条边的坡度定义，然后使用坡度箭头功能，它可以定义线两边端头的坡度，如图3 所示。再修改一下箭头的高度偏移即可。
