风口，Revt 中称之为风道末端;常见的风口有百叶风口、散流板式排烟口等。器、
Revt 中提供两种风口放置方式:
1)风口与风管有一定高差，两者通过立管连接
2)风口直接扣装在风管上如图1所示。
容易理解，如果是有吊顶的区域，风口需要安装在吊顶上，此时风管则与风口有一定的高差，安装方式为第一种;如果是地下车库等非吊顶区域，风口可直接扣装在风管上，则为第二种情况。

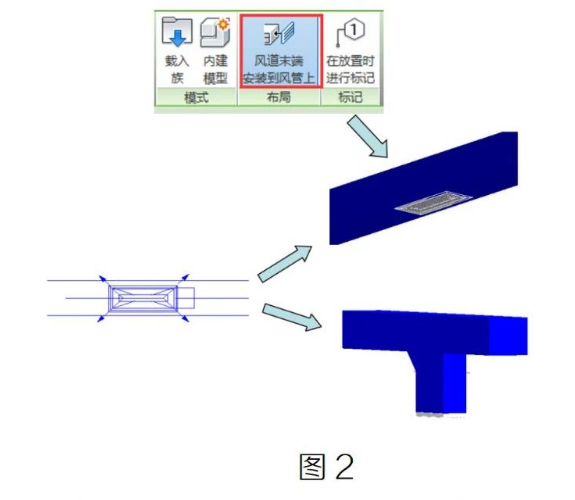

那建模时如何区分?很简单，激活“风道未端安装在风管上”如图 2 所示。
关于风口的第一种连接，还可以拆分为三通连接和接头连接，如图 3所示。
接头连接时不会讲主风管打断，且占用高度空间相对较少。实际建模过Ⅻ▷菉像中大家可以合理选择。
