风机作为风系统中提供动力的设备，普遍用于机械通风系统中如排风、排烟、加压送风系统;
风机从气流方向分为离心风机、轴流风机、回转风机等;常规项目中比较常见的是柜式离心风机(排风、排烟用)、轴流风机(加压送风用)，今天来着重说一下这两种风机建模方式上的区别。
1.柜式离心风机
柜式离心风机一般落地安装(个别小风量的吊装)。落地装风机建模时选择指定风机单击放置即可。
注意风机高度，一般机组是放置在特定设备基础上的，机组需要设置一定的高度;机组的高度基准取决于族中参照标高的位置，一般为机组底部，如果不是，放置族时需要计算高程(增加机组高度的一半)。

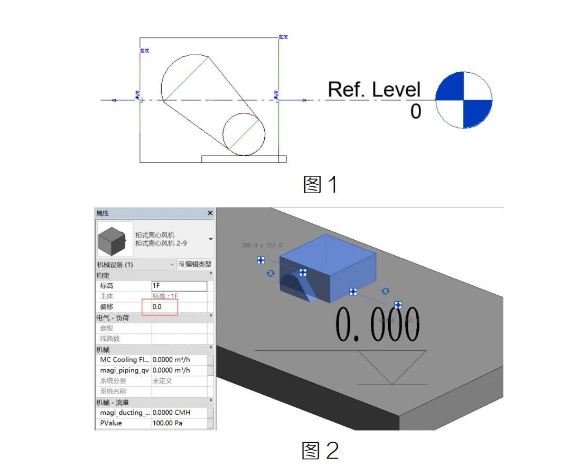

图1所示离心风机参照标高在中心位置，放置到项目中之后，即使标高设置为 0依然会有一般陷入楼板之下，如图2所示。
2.轴流风机
轴流风机一般吊装安装在管道上，一般的建模方式会选择插入式，类似于阀门。
选择这种方式放置时，风机族需要注意以下两点:1)零件类型为“插入”( 保证风机可以自动识别风管而自动按照以管言度插入风管中
2)参照标高位于风机高度中心位置

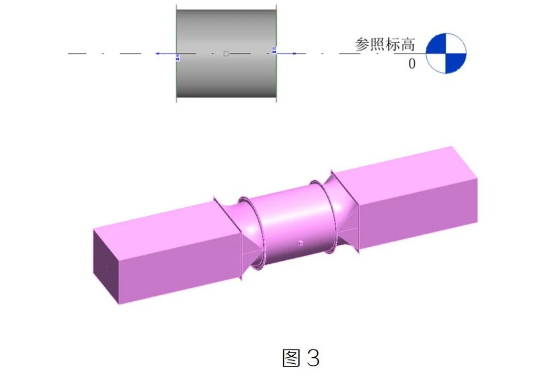

一般风管绘制时，高度方向选择中心对正;风机插入风管中时风管中心与风机中心一致(如果风机要与风管底平安装则需令计);风机识别风管的中心高度并与之保持一致，因此高度匹配时模型才相对合理，如图 3所示。
