在 Revt 土建项目中，散水是建筑模型中常见的构建，但在建模中散水的绘制方式有很多，这一期呢，就教大家如何利用楼板去绘制散水!

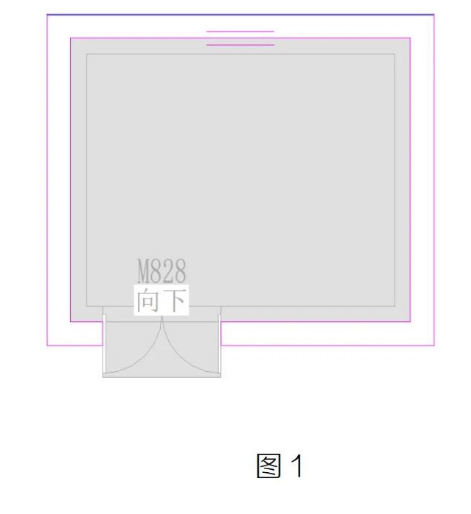

1.首先散水是在外墙周围的，将板的材质可变性勾选上、厚度,标高设置好。然后将边界线沿着外墙绘制!如图1!

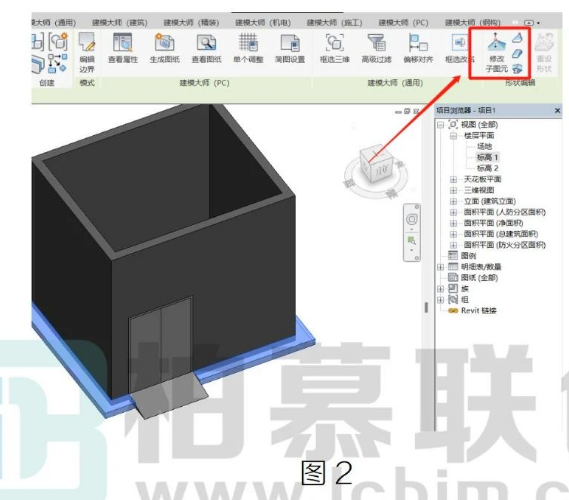

2.完成以上内容后，点击楼板后;再次点击右上角的“修改子图元”，如图 2!

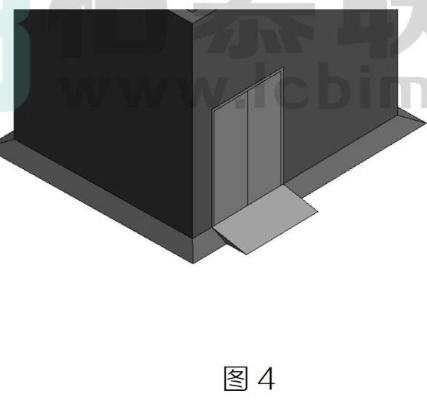

3.最后将最外沿的小矩形的数值往下调一个该楼板的厚度(如;-150)如图3的位置;在最外延的数值都调好之后。散水就生成好了。如图 4!
