剖面是表达管线综合排布一个非常重要的方式，今天小编就来给大家汇总一下管综剖面中常见的问题，仅供参考。
1.剖面方向
你们是怎么规定模型中剖面方向的?毫无章法?顺时针?逆时针?

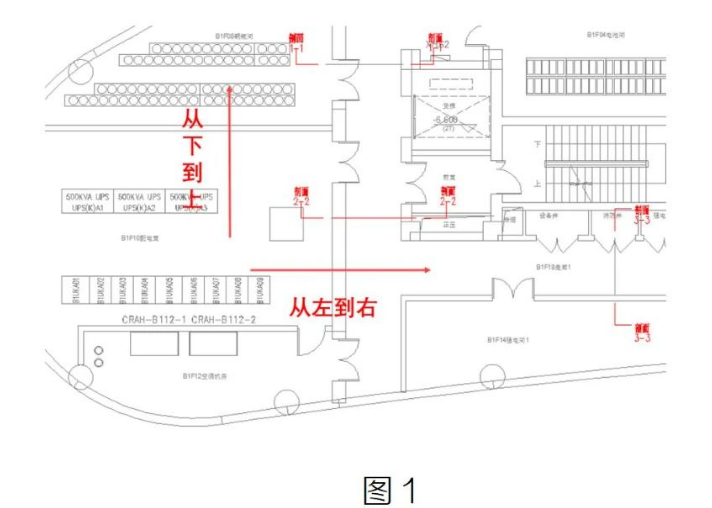

以施工应用为目标，一般剖面方向为从左到右，从下到上，如图1所示。
2.剖面编号顺序
这个要根据建筑物的形状，可以规定一个大体的方向，如从左上角解始编号剖面 1，顺时针依次顺排;避免毫无章法的编号。
剖面管线显示
管线详细程度设置
管道在中等和粗略模式，大小是相等的，无法体现管道尺寸，因此必须是精细模式显示;桥架精细显示的是槽型，中等显示矩形框好像矩形框更合适;

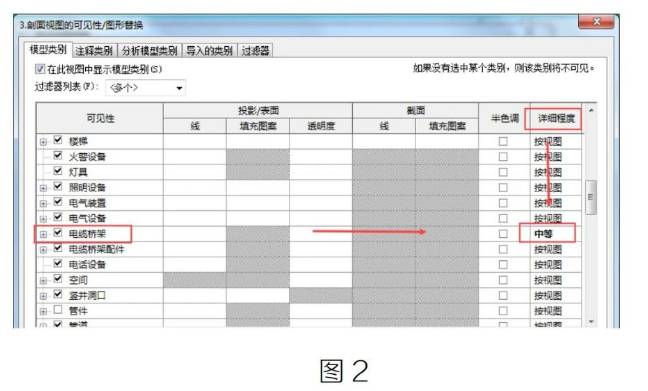

显示要求不一致，可以将视图设置为精细模式，同时在可见
性设置中，单独将电缆桥架的详细程度设置为中等，如图2所示。
管线中心线

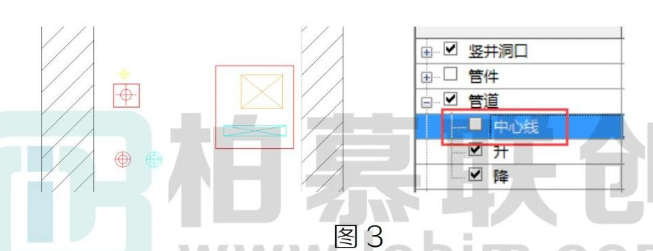

就是管线中间那个十字x，不知道你们怎么想，我是看着觉得很累赘，如图 3所示。这个是中心线，隐藏时需要展解管道(风管、桥架)类别，取消勾选中心线即可。
无法拾取管线中心或边线进行标注

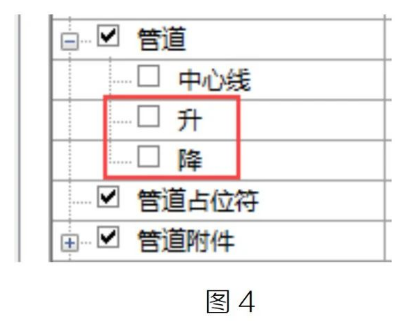

标注风管与墙的间距时发现不管怎样都拾取不到风管边，这时候打解 w 可见性设置，取消勾选风管类别下方的升、降即可，如图 4所示。桥架、水管类似。
