在楼梯的绘制过程中有时我们会遇到同一个梯段第一个踏步与其余踏步高度不一致的情况，例如一个楼梯梯段高度显示为200+4x150=800,这表示1个200 高的踏步加4个150 高的踏步

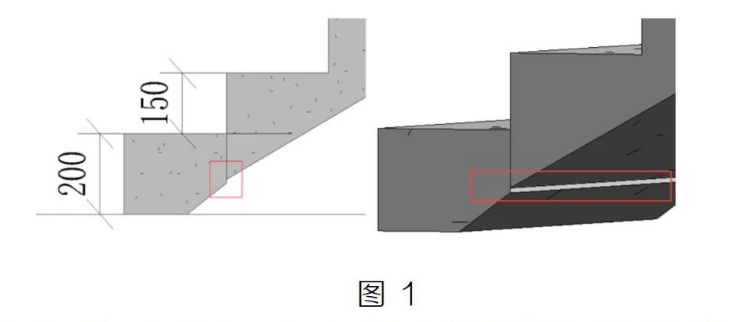

方法 1:以踏步高度 150，4 个踏步绘制一截梯段，点击完成再以 200 踏步高度，1个踏步绘制一截梯段，点击完成，将两截梯段对产到正确位置。但方法1绘制的梯段与实际的梯段相比有缺陷-两截梯段连接处不规整，如图 1;

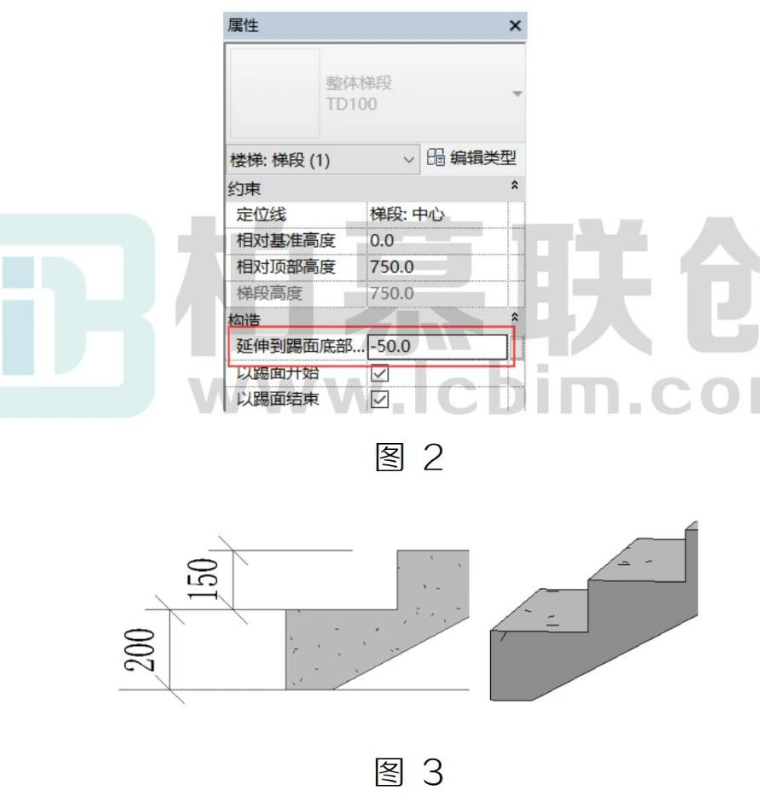

方法 2:以 150 踏步高度，5 个踏步绘制梯段。绘制完成后单击梯段，修改延伸到踢面底部之下相应数值，如图2;修改之后选择完成楼梯，即可看见方法 2 可以有效的解决方法1的问题，如图3。
注:这两个方法都需要特别注意标高的偏移。
