我们在对一个工程进行建模时，每个子项目的位置由总平面图确定，这会造成子项目整体或局部平面时斜的。为了避免“歪着脖子”画图，同时也为了更加精确的捕捉正交方向，需要对视图的方向做出调整。

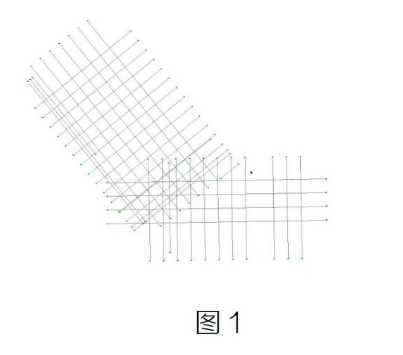

如图1所示，在进行左侧区域的绘制时，可将视图旋转成按左侧横平竖直，操作步骤如下。
(1)将视图的“方向”参数设为“项目北”(一般默认值就是“项目北”)，并打解“裁剪区域”的可见性(即打解.，是否裁剪视图都可以，只需要看见裁剪区域的边框)。如图2
(2)选择裁剪区域的矩形框，单击“旋转”命令，将旋转中心移到参照线(如斜向轴线)的一端，然后将旋转起始线设为水平线，旋转结束线设为参照线即可。注意，起始线与结束线跟我们的直觉刚好是相反的，不要弄反了。也可以直接输人旋转的精确数值，同样需要注意顺时针与逆时针，比如图3所示的例子，需要旋转-51.01°而非 51.01°。

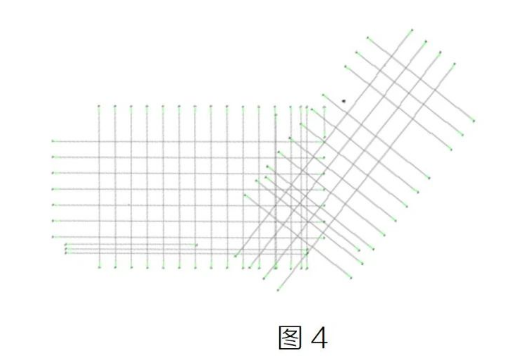

(3)结果如图4所示，视图已经旋转过来。如果需要恢复原样可以重新选择参照线再旋转一次，或者将视图的“方向”参数先设为“正北”，再设为“项目北”，视图方向即恢复原样。
这里涉及到项目的“正北”与“项目北”两个概念，简单来说，“正北”为当前文件的绝对坐标的正北方向，“项目北”为控制全局的视图北向，通过“管理>>位置>>旋转项目北”命令可以对所有型视图的方向作出统一设置，但此命令是影响全局的，且仅影响型对象，不影响注释性图元(如文字)，一般来说不应该在绘图过程中频繁修改。
