相信大家平时在绘制模型时，都会遇到图纸变更，此时修改模型就会是一件很痛苦的时候，以结构举例，如果板面降低-100，那么我们就会对柱，梁，板进行修改降低 100，那有没有什么办法可以在修改板以后，柱和梁会始终附着在板下呢?答案是有的。

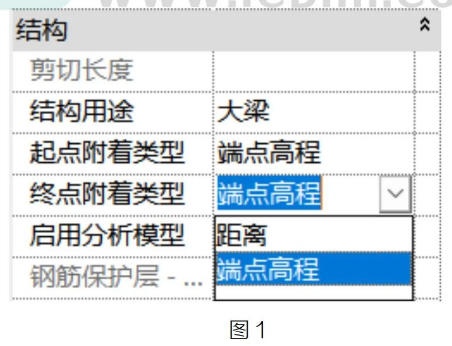

首先需要先让柱和梁联动，选中梁，在属性栏里将附着类型改成距离，此时修改柱的顶部偏移，梁会附着于柱，如图 1。
然后再让柱和板联动，选择柱后在修改结构柱选项卡中附着于板下，此时修改板的高度，柱梁也会始终附着在板下。
