我们在用 Revt 建模的过程中，会经常用到过滤器，那如何快速的过滤掉我们自己选择的构件呢?这个时候可以用上“选择”过滤器下面讲解该功能的使用办法:1. 点击管理选项卡下“选择”面板下“编辑”命名，如图1所示。

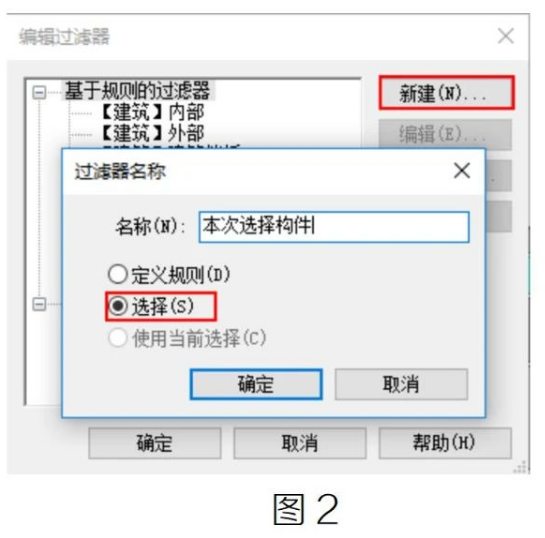

2、在弹出的对话框中选择 “新建”命名，过滤器名称修改为“本次选择构件”，再勾选“选择”，后点击确定，如图2所示。
3、鼠标旁有两个+号，点击本次需要过滤的族，族将变成灰选如图 3 所示。

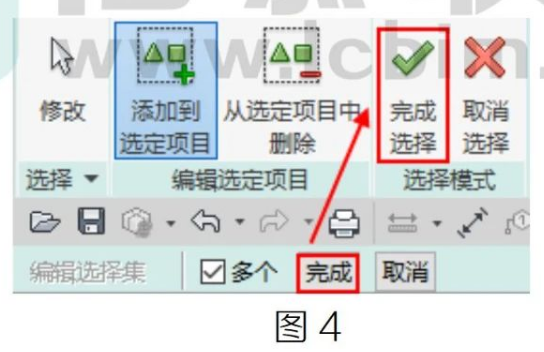

4.选择完之后，点击“编辑选择集”中的“完成选择”，并确定,如图 4 所示。

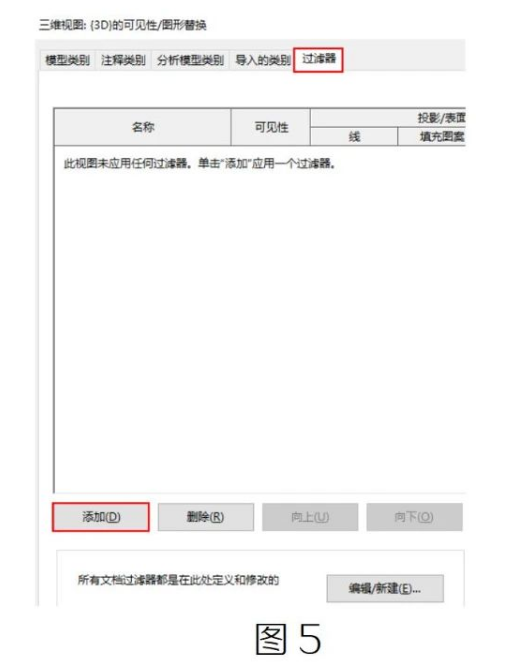

5.单击可见性/图形替换上“编辑”按钮，在弹出的“可见性/图形替换”对话框中点击“过滤器”按钮，点击“添加”，如图5所示

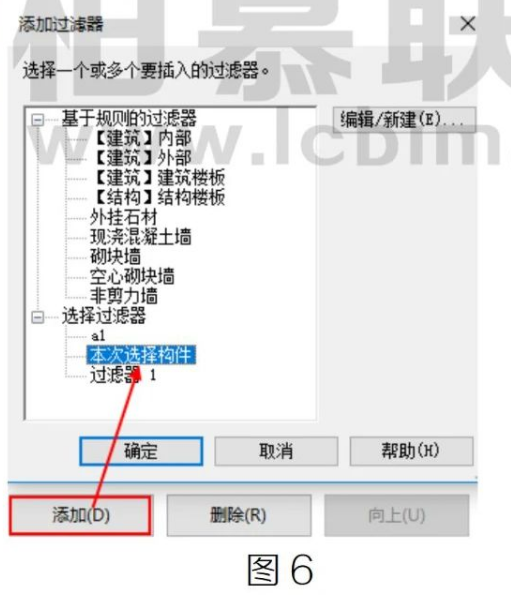

6、在弹出的“添加过滤器”对话框中选择刚刚新建的“本次选择构件”过滤器，点击赘“确定”如图 6所示

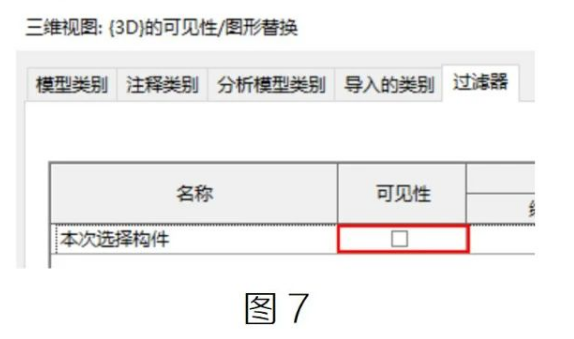

7.在弹出的“可见性/图形替换”对话框中将“本次选择构件’的可见性取消勾选，后单击确定，如图7所示
最终结果，如图 8所示。
