机电深化，出管综图，这是现阶段 BIM 落地运用中公认最成熟的模式，今天和大家分享机电出图时处理建筑底图的两种方法。
第一种方法:在 CAD 中对设计院提供的建筑底图进行处理，然后导人到 Revit 中作为建筑底图使用。
一般情况下我们可以直接处理机电图纸的建筑底图，也就是删除机电图纸中的机电图层，只留下建筑部分。为什么要用机电图纸处理建筑底图呢?

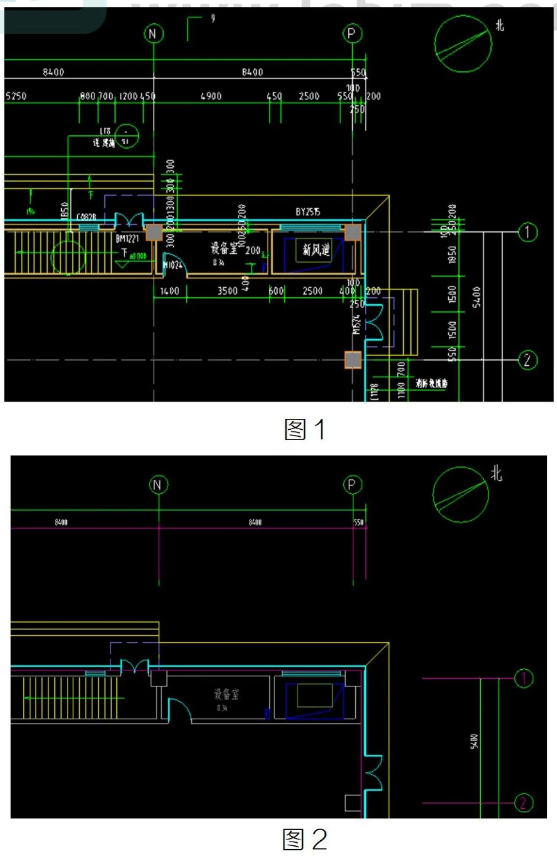

看图说话:图1为建筑平面图的局部，图2为机电图的局部。很明显机电图中的建筑底图更清晰，摒弃了一些不需要的标注。
至于图层颜色，可以保留原始颜色，也可整体处理为灰色，看公司标准或个人习惯。
但是如果设计阶段建筑存在问题较多，或者是建筑方案一直调整图纸版本更替频繁，那么对我们出图来说无形中会增加很多的工作量在这里给大家推荐第二种方法“使用 Revt 的建筑作为底图”。
第二种方法:首先我们如果想要使用 Revt 的建筑作为底图，那么需要满足如下两个条件:
①Revt 建筑模型精度足够
②在 Revt 中已创建满足出图要求的建筑平面视图，如图 3 所示
在建筑模型满足以上两个条件后我们将建筑模型链接到机电型中并合理设置，我们这里以给排水专业为例。

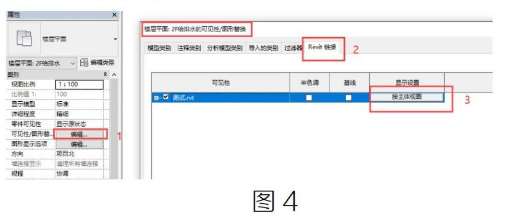

在项目浏览器下双击二层给排水平面进入平面视图，在属性面板中打解“可见性/图形替换”编辑对话框，选择 Revt 链接，打解建筑模型的显示设置，如图 4所示

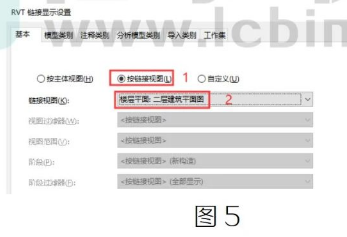

在弹出的 RVT 链接显示对话框中将视图模式勾选为“按链接视图接着在链接视图中找到我们在建筑模型中创建的二层建筑平面图，如图5 所示。
点击应用后确定,接着在可见性/形替换”编辑对话框再次确定这个时候我们可以发现，我们在建筑模型中创建的平面视图被完全的继承过来了。
在当前这种边设计边施工的大环境下，设计问题不断，图纸改了一版又一版，设计院还没正式出图，施工单位已经施工完成。对我们BIM 团队也是一个挑战，要求我们在施工前充分了解设计意图，先于设计出图，指导施工单位施工，那么使用我们自己搭建的建筑作为底图就显得尤为重要，在明确修改部位后直接在模型中修改，从而快速、高效出图。
