在 Revt 中常常需要隐藏过滤掉一些构件，但又不想一个一个设置过滤器且只想过滤掉一部分那我们怎么办呢?这时候我们就可以设置“选择过滤器”来过滤掉视图中不需要的构件。

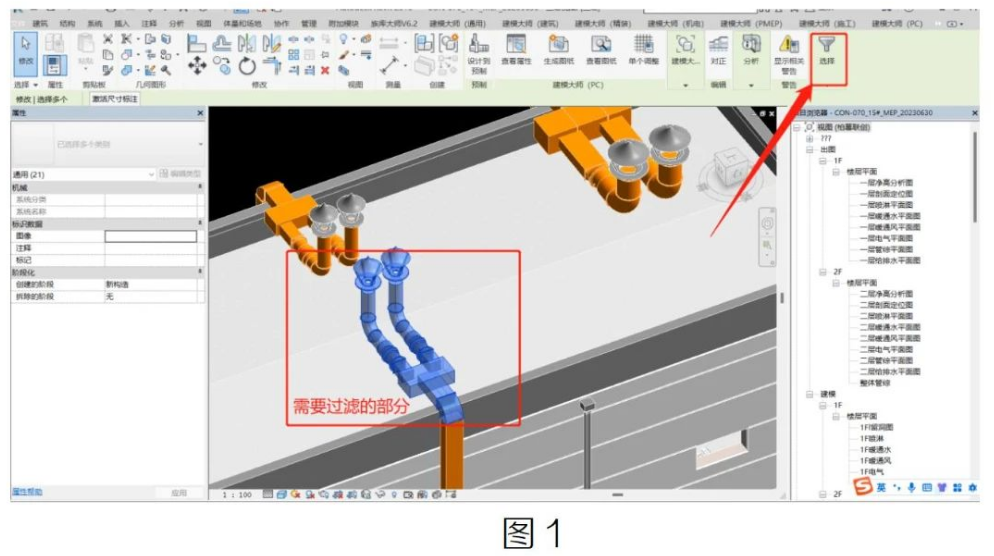

“选择过滤器”顾名思义就是“选择”和“过滤”。这里以机电模型为例:在 Revit 中我们在平面视图或三维视图选择需要隐藏的构件如(图 1)点击“过滤”

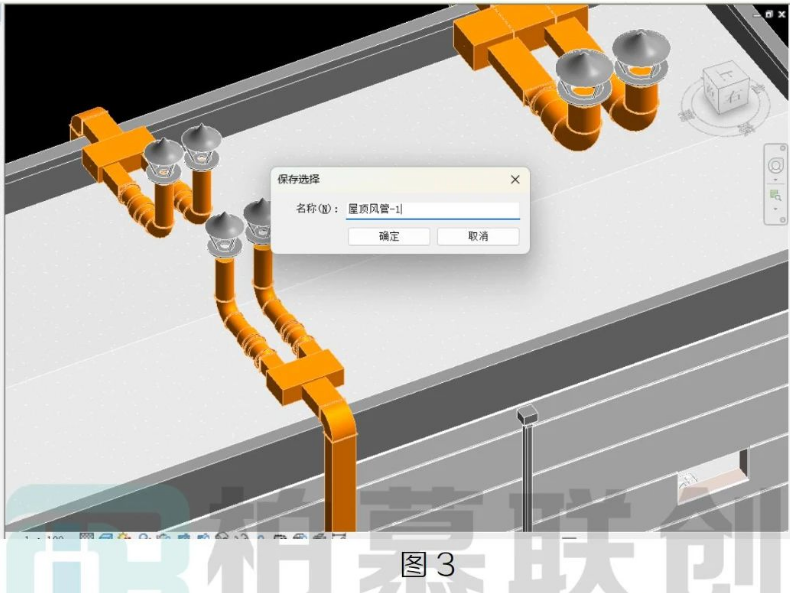

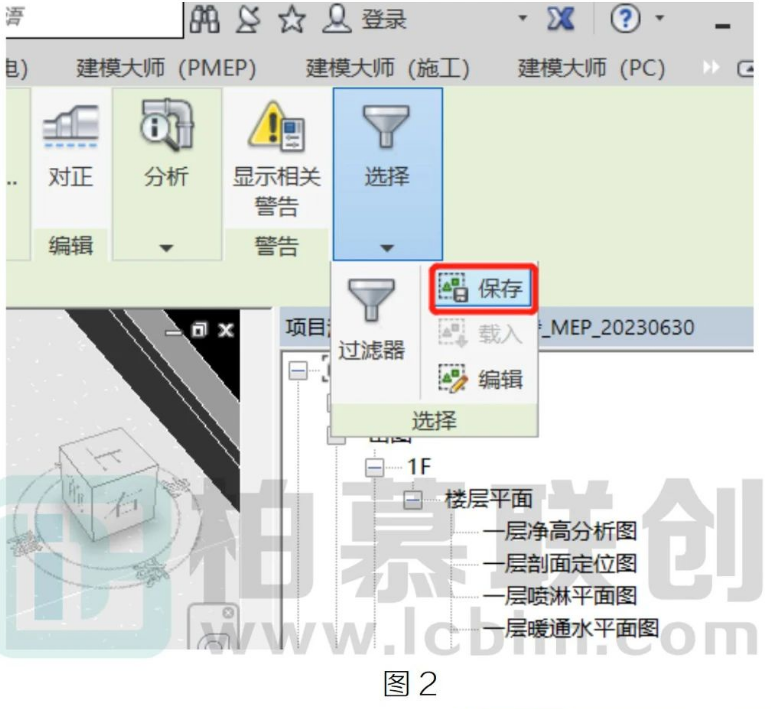

点击保存(如图2)，并按自己需求命名。(如图3)

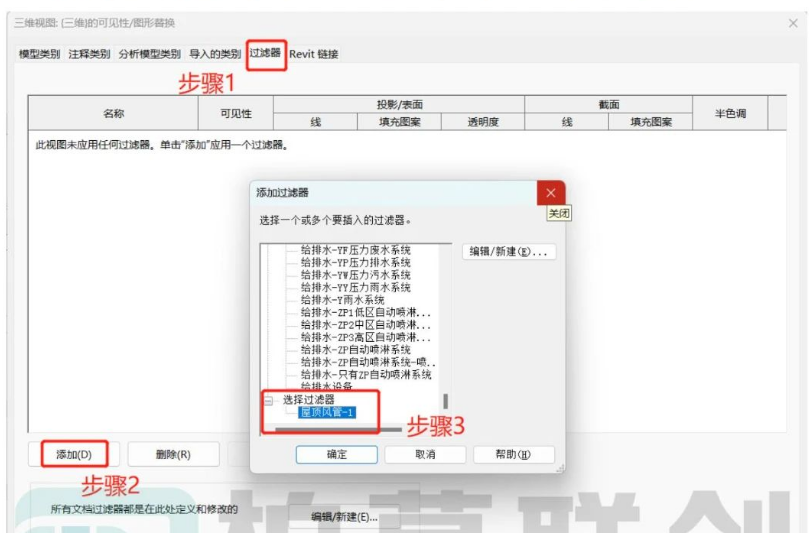

点击确定后，打解“可见性/图形替换(VV)”选择“过滤器”今然后点击“添加”，下划找到“选择过滤器”，找到并选择刚刚设置的“屋顶风管-1”(如图 4)点击确定。

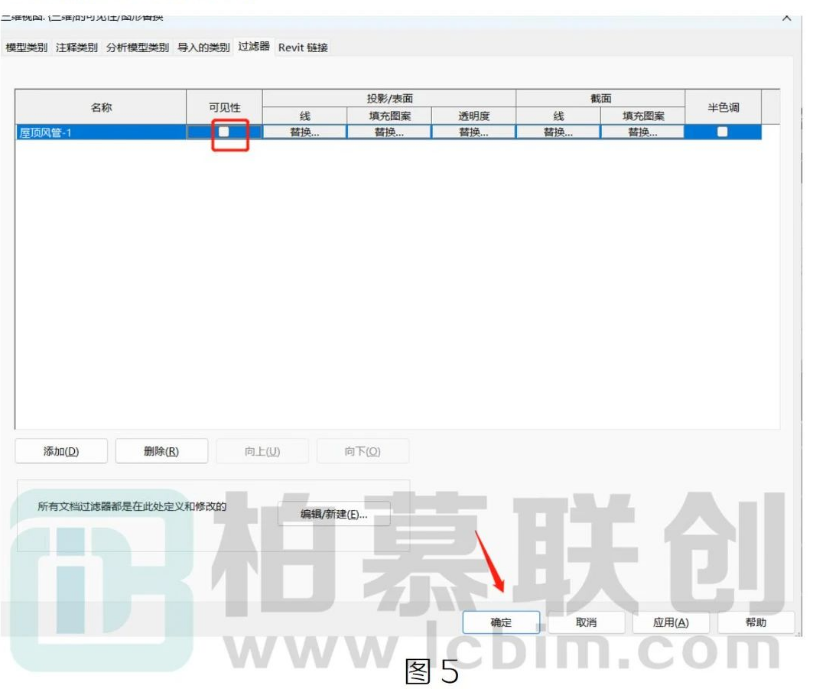

最后“过滤器”里面就出现我们设置的选择过滤器了，不勾选其可见性如图5，点击确定后我们的视图里面就成功隐藏了我们选择的构件。
