我们在绘制机电专业模型的时候经常会遇到需要去测量两个水管、风管、桥架之间的距离，在平面视图中我们可以通过 Tab 键来拾取管道、桥架、风管的边线，但是在剖面视图中我们发现拾取不到管线的边，只能测量两者中心的距离，今天就教大家一个小技巧在剖面视图中标注管线的边距。

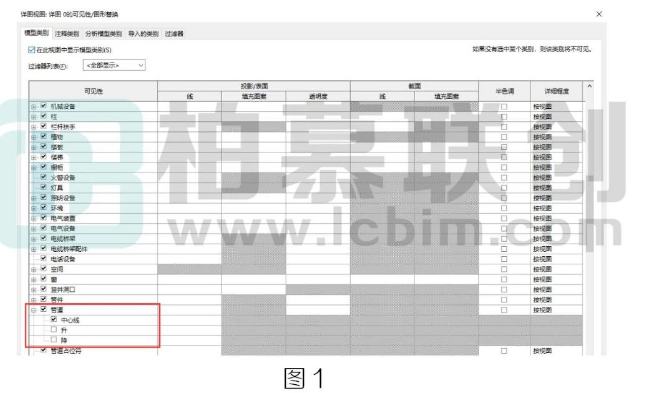

在剖面视图中使用快捷键“VV”打解“可见性/图形替换”对话框，选择“模型类别”选项卡下，“管道”选项，点击“管道”前的“+”，将“升、降”前面的“√”去掉，如图1所示：

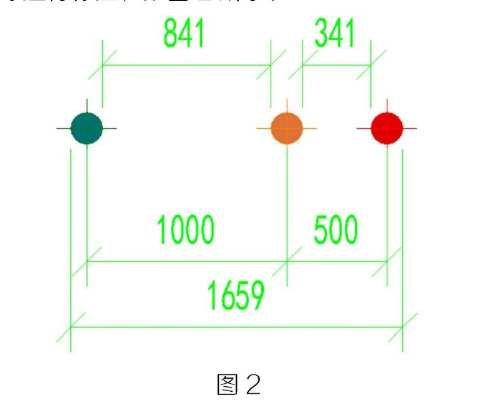

2、确定后回到剖面视图，就可以通过 Tab 键来切换选择，选中管道边缘进行标注，如图2所示：

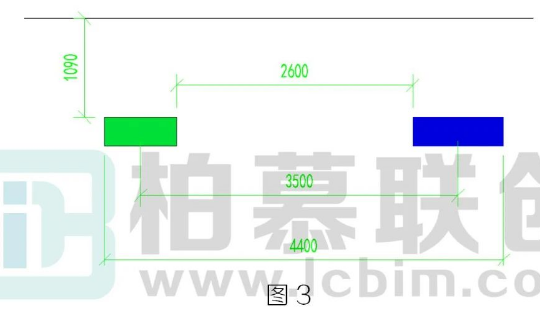

3、风管调整后其中心线虽然消失，但是依然可以进行管道中心标注，此时亦可以进行边缘标注，如图3所示：

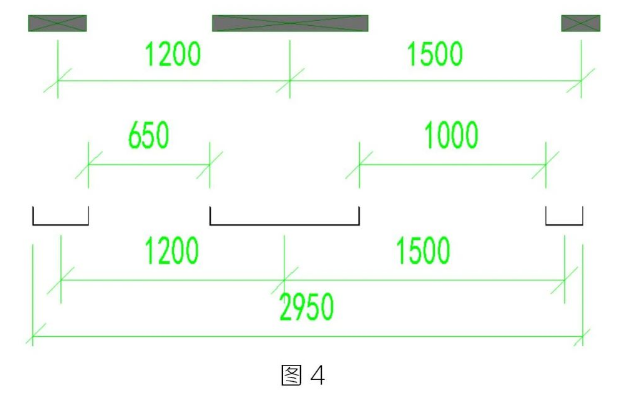

4、桥架与风管类似，当把“升、降”前的“√”去掉后，截面发生改变,可以通过 Tab 键来切换选择,选中管道边缘进行标注如图 4 所示:
