机电管综时，经常会用到剖面;在剖面中调整管线方便快捷直观比较受大家欢迎。
创建一个剖面后，需要调整视图显示。
不嫌麻烦的，就手动调整;嫌麻烦的，就创建一个视图样板，然后应用一下视图样板。:
有没有办法，在剖面视图生成的时候自动应用视图样板呢?
当然可以

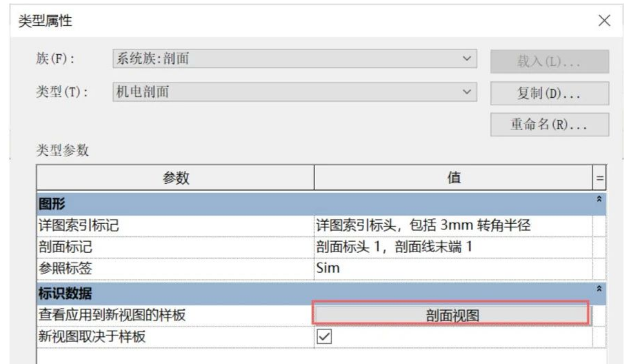

如图所示，新建一个剖面类型“机电剖面”，编辑属性，设置为视图样板“剖面视图”
创建剖面时，剖面类型选择刚刚创建机电剖面，这样生成的视图就自动应用了我们指定的剖面视图。

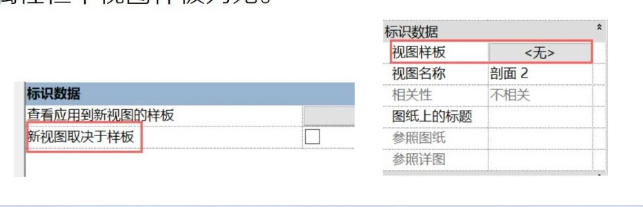

特别说明一点，如果不勾选“新视图取决于样板”，新生成的剖面视图在应用完视图样板之后，视图不会再受视图样板限制，也就是说视图属性栏中视图样板为无。
