在 Revt 中视图中经常会用到“剖面”命令，有时候根据需要还可以绘制“折线剖面”
在“文件”选项卡中选择“视图”中的剖面或者点击右上角剖面图标绘制一个剖面。如图 1.
根据自己需要在视图中绘制剖面。如图 2.
选中所画的剖面，左上角出“拆分线段”。如图 3.
选择“拆分线段”后点击剖面线段的任意一个位置，拆分后向上或向下拖拽图标，就可以绘制出折线剖面啦。如图 4.
转载请注明来源本文地址：https://m.tuituisoft/bim/250261.html
在 Revt 中视图中经常会用到“剖面”命令，有时候根据需要还可以绘制“折线剖面”

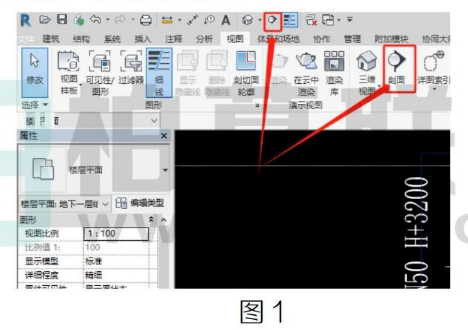

在“文件”选项卡中选择“视图”中的剖面或者点击右上角剖面图标绘制一个剖面。如图 1.

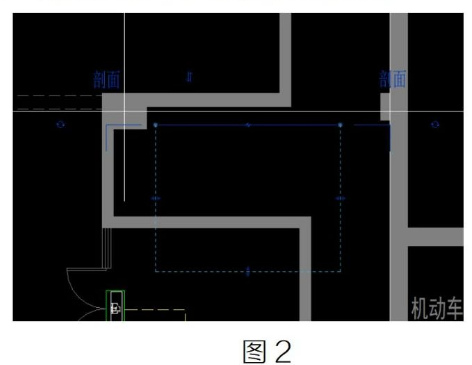

根据自己需要在视图中绘制剖面。如图 2.

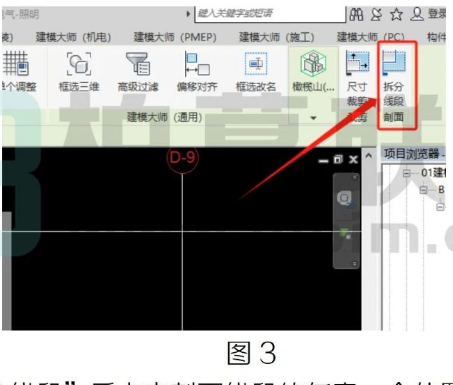

选中所画的剖面，左上角出“拆分线段”。如图 3.

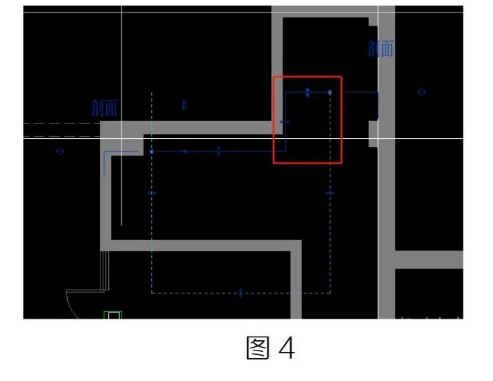

选择“拆分线段”后点击剖面线段的任意一个位置，拆分后向上或向下拖拽图标，就可以绘制出折线剖面啦。如图 4.
