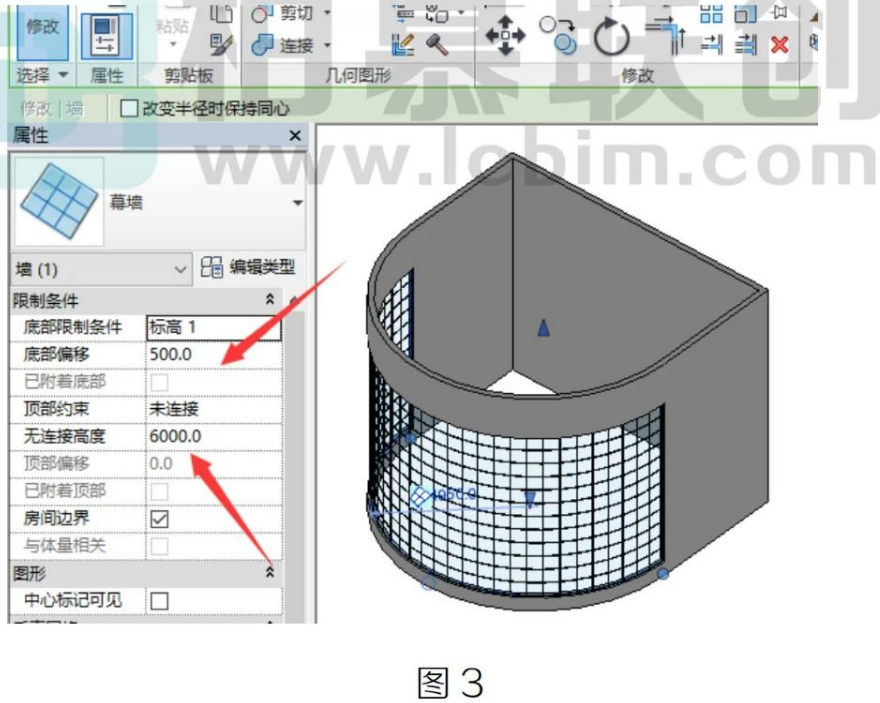

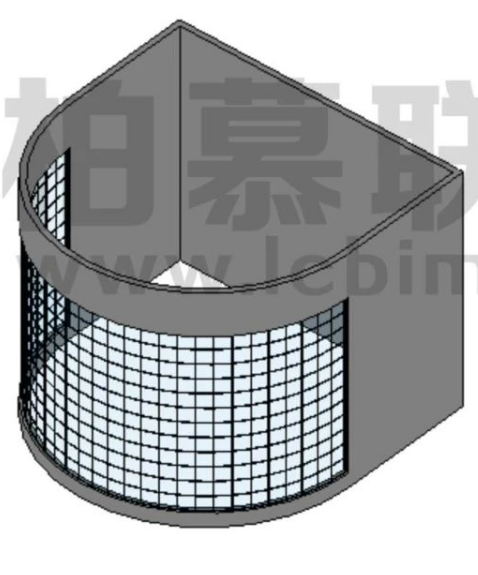

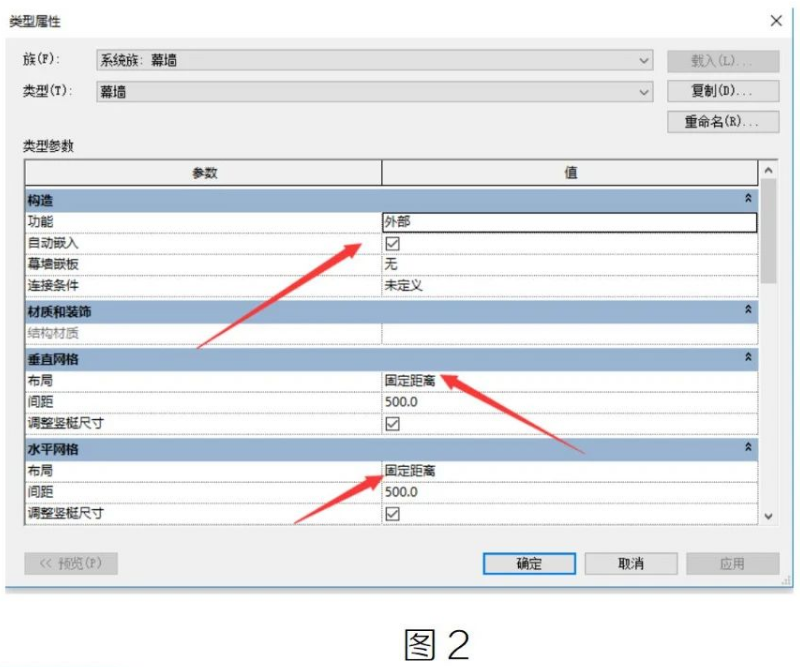

1.我们先新建一个项目，绘制一个幕墙(如图1)。对幕墙进行设置(如图2图3)。

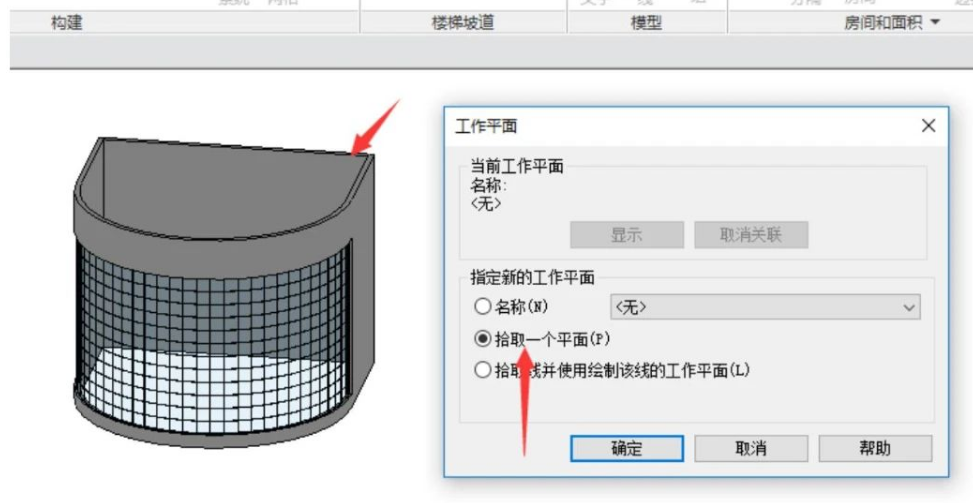

2.绘制拉伸屋顶，拾取一个平面，进入前立面视图(如图 4)。

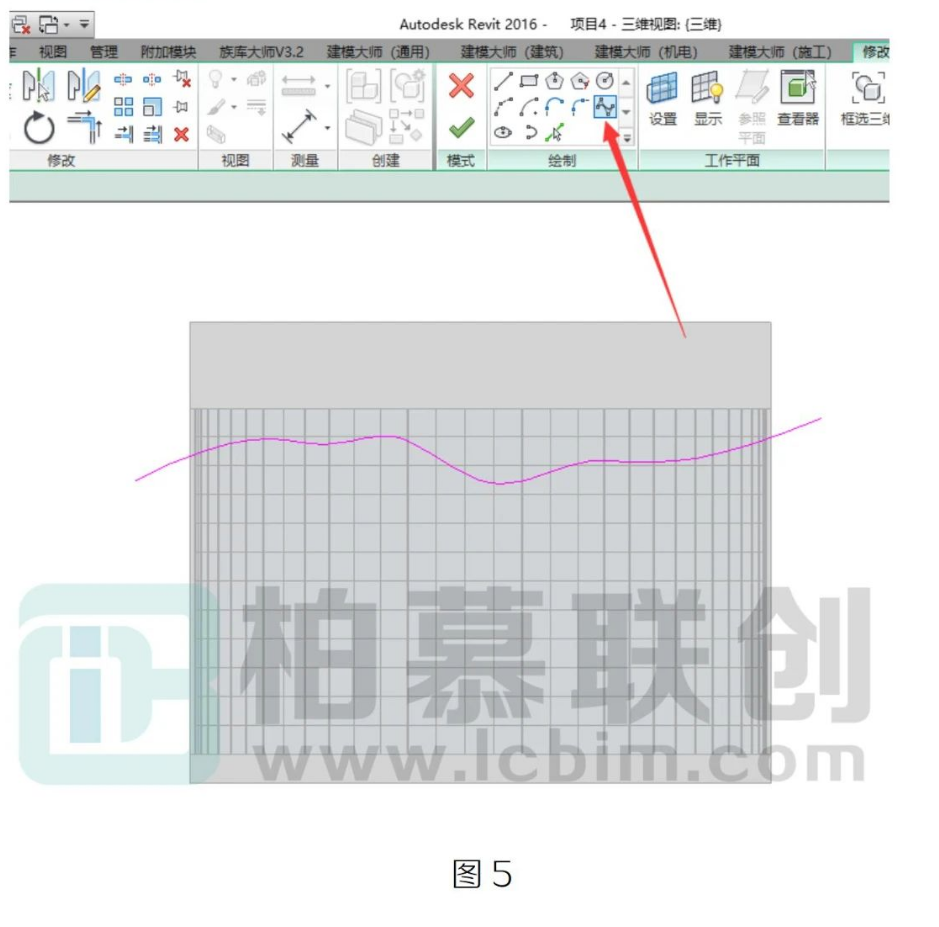

3.选择样条曲线，在前立面视图根据需要绘制形状(如图5)

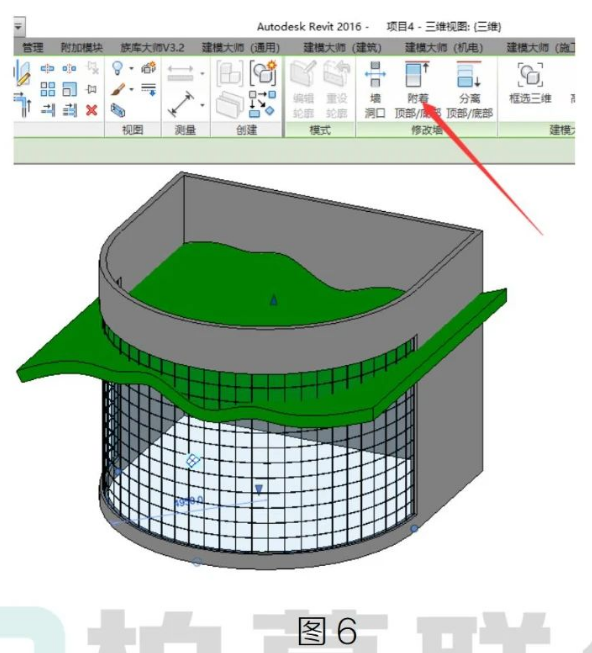

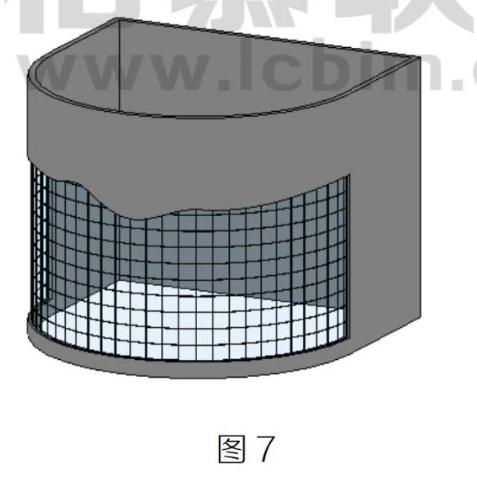

4.绘制完成后我们选中幕墙，将幕墙附着在屋顶上(如图6)然后选中屋顶“eh”永久隐藏，在我们带有曲线的幕墙就绘制完成了(如图 7)。
转载请注明来源本文地址：https://m.tuituisoft/bim/250259.html
