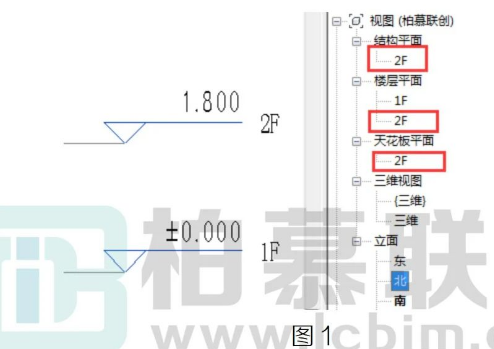

Revt 中创建标高时，默认会自动生成三个对应的平面视图:楼层平面、结构平面和天花板平面，如图1所示。
但是很多时候我们不需要这么多平面(比如绘制结构模型的时候只需要结构平面而已)，留着累赘，生成之后再删除增加工作量，那么如何在创建标高的时候就有效的控制这些平面视图的生成呢?

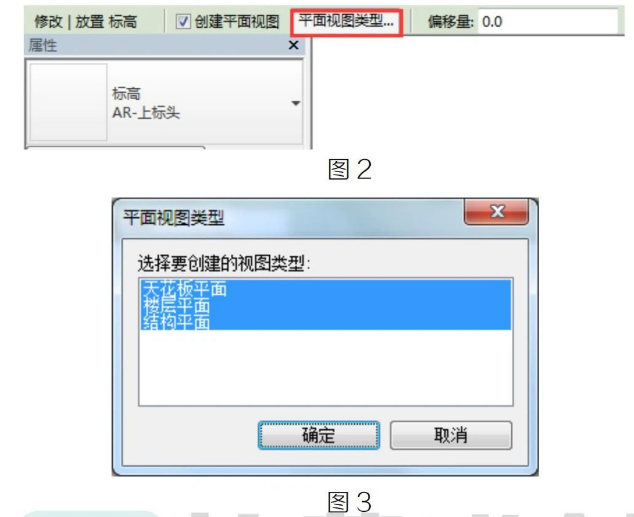

单击标高命令，进入绘制标高的状态，此时在选项栏中有一-个平面会制标高状态;视图类型命令，如图2所示，单击进去平面视图类型对话框，如图3所示。
在这里我们可以选择我们需要创建的视图类型，蓝色为选择状态，比如我们只需要创建楼层平面，可以取消选择天花板平面和结构平面如图 4 所示。

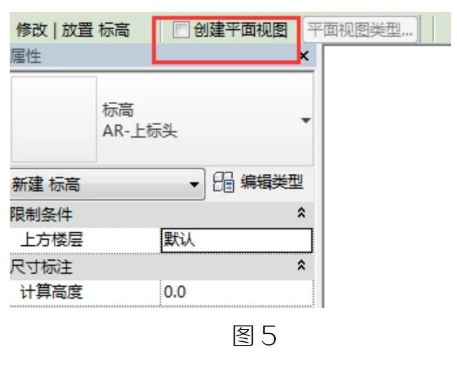

当然，如果创建标高时不需要创建对应的平面视图，只需要取消勾选“创建平面视图”即可，如图5 所示。
