我们在revt 中出大样的时候，使用剖面的方法，需要对其他不需要的项目进行隐藏处理，当视图中其他项目过于繁多，就会很麻烦。大样标注好后，如果在项目中添加了其他的项目，我们需要再重新点到视图中进行隐藏不需要的项目，很麻烦。

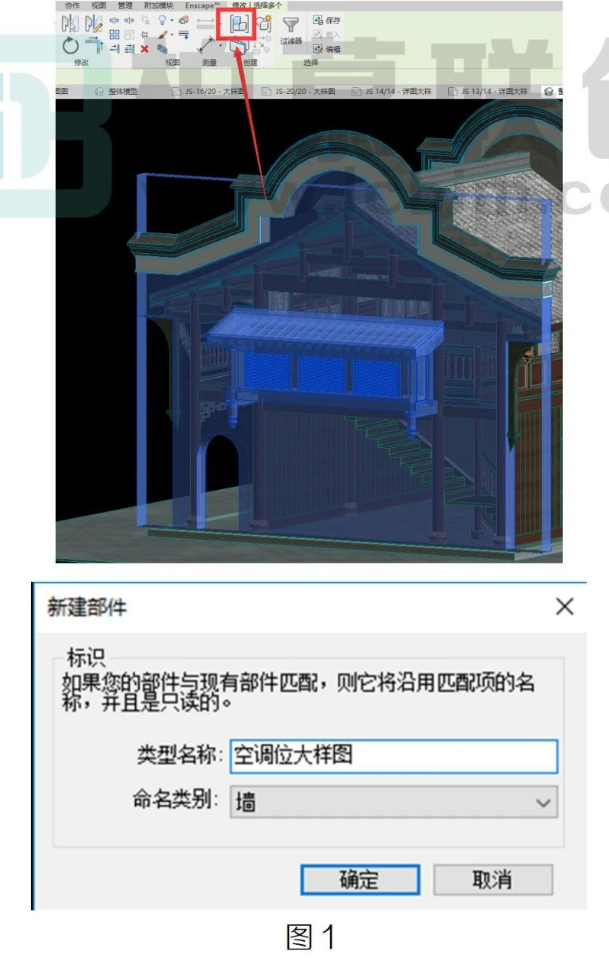

这时候我们可以用部件的方法来处理大样图。例如，现在我要做一个空调位大样图，我们选中需要做空调位大样所需要显示的各个部位然后点击修改面板中的创建部件，如图1所示。
在弹出来的对话框中编辑好类型名称，选择好类别，点击确定，如图2 所示。

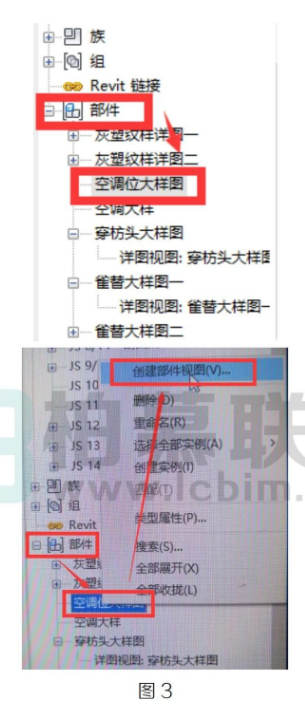

在我们的项目浏览器的面板中的部件栏中会有我们创建好的部件，点击右键-“创建部件视图”，可为选中的部件创建出各个视图，只会包含选择好的部件，然后就可以对各个视图进行标注，出大样图，如图3 所示
