项目中若一个族中存在多个形体，而有时需要让个别形体不可见时需如何设置:

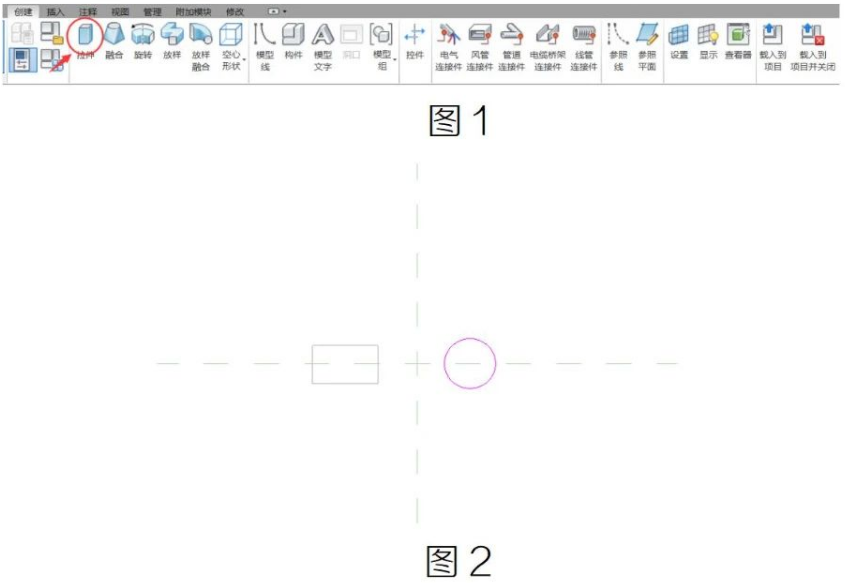

首先我们新建一个公制常规模型族样板，然后运用拉伸“拉伸”分别创建一个矩形柱和圆柱(为了方便区分将两个形体置于不同位置 )。如下图

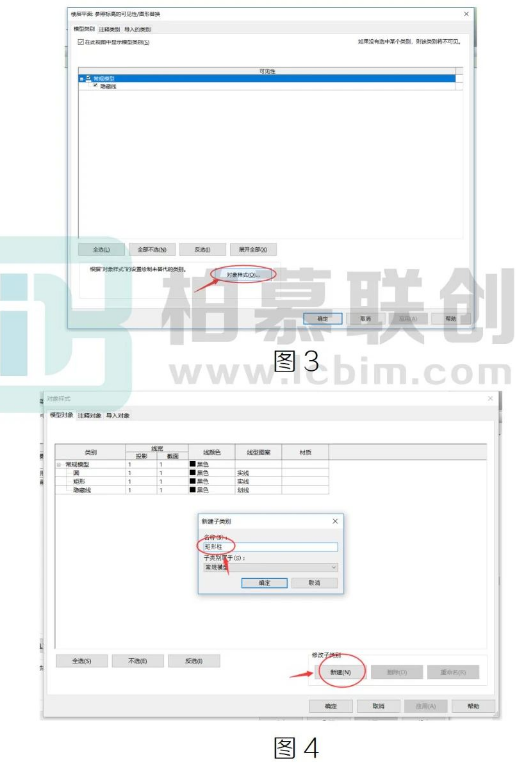

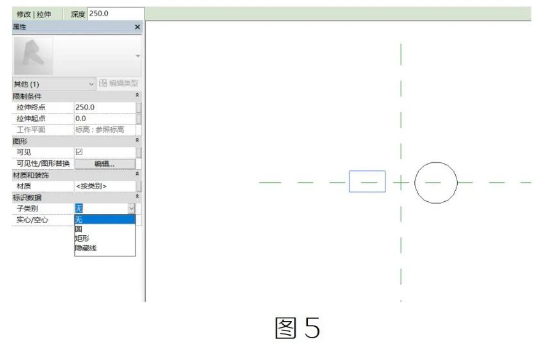

然后使用快捷键“”，点击“对象样式”，添加圆柱和矩形柱子类别，接下来分别把矩形柱和圆柱和属性面板下子类别中的矩形柱和圆柱关联。 如下图

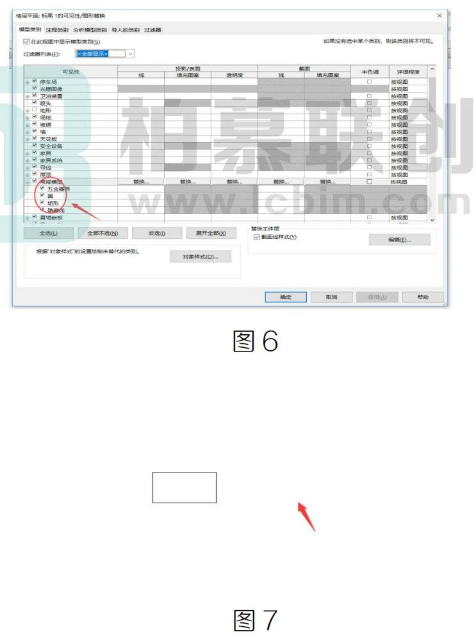

载入到项目中后使用快捷键“”，找到可见性中的常规模型取消勾选想要隐藏的圆柱或者矩形柱，点击确认便可控制单个构件的显隐性。如下图:
注意:1.在运用中需要单独控制显隐的构件需单独绘制，否则不能区分。
