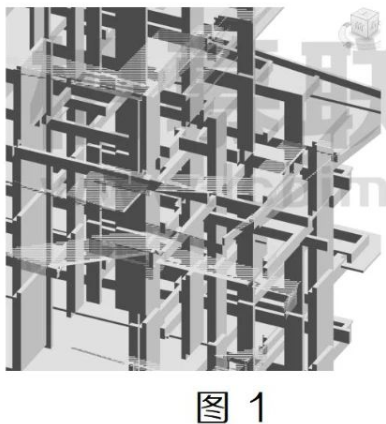

我们在建模的时候可能会遇到在三维视图中旋转模型时会出现阴影或者线条的情况。如图1所示。

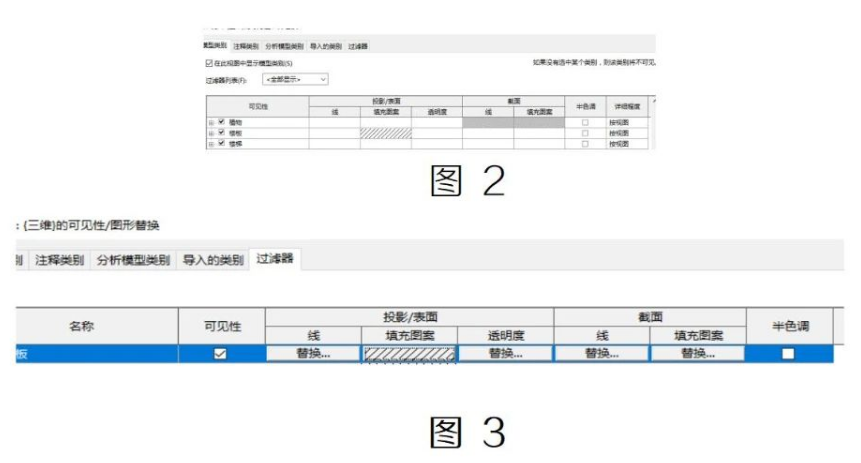

有三种原因可能导致这样的问题第一种可能是设置了过滤器或者模型类别替换为该样式。如图 2，3

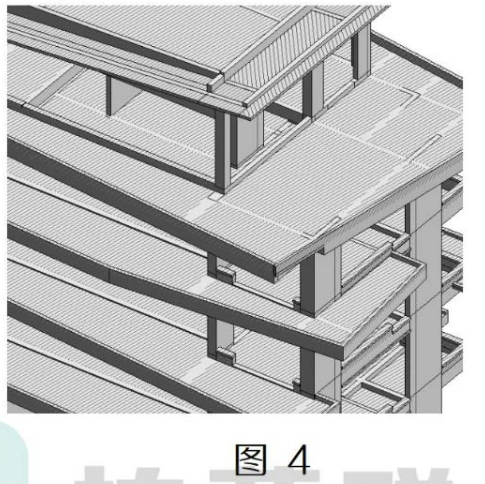

这时模型可能显示为图 4 的状态。

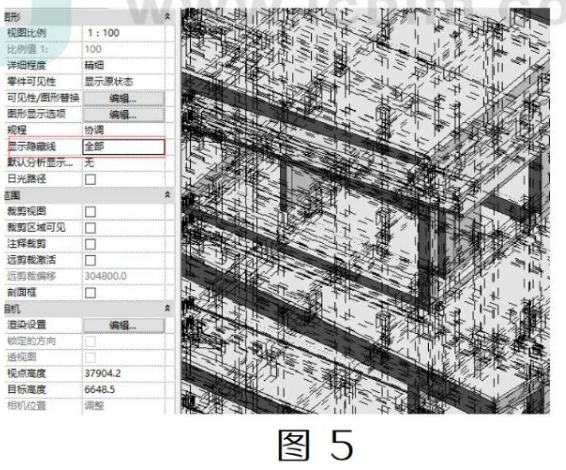

第二种可能是将属性栏中的显示隐藏线设置为全部。此时模型中也会存在很多线条如图 5

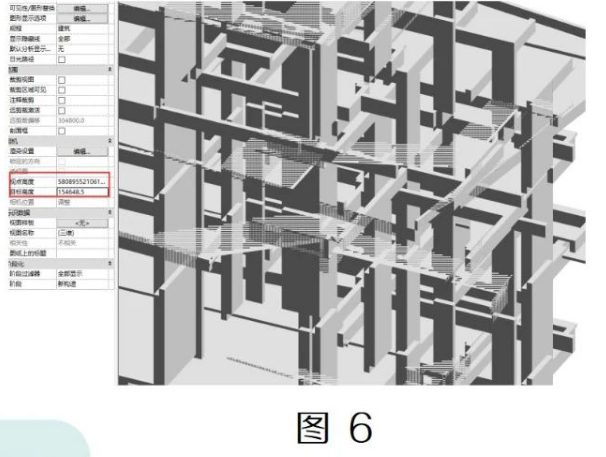

排除以上两种可能，那造成模型显示问题的就是视点高度过大。如果经常在三维视图中操作就可能会造成视点高度的值发生极大的改变，这时的模型显示就会出现问题。

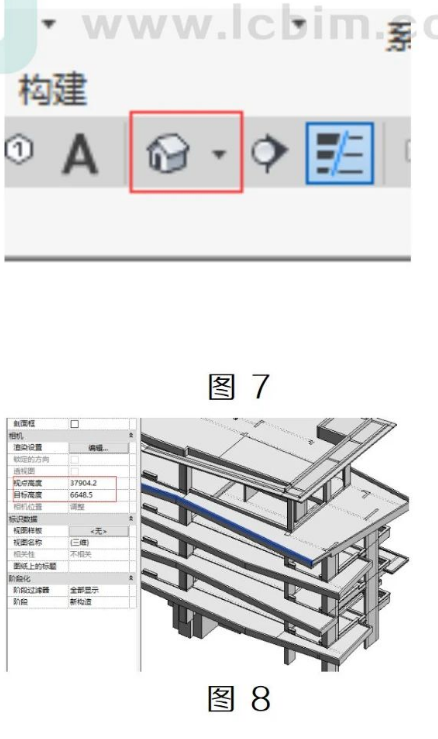

这时可以删除该三维视图(视图是唯一打解的视图时是不允许被删除的 )，然后重新建一个三维视图就可以了。
